德州仪器TPS6291x Buck转换器是一款高效率、低噪声、低纹波电流模式同步Buck转换器。这些设备对于噪声敏感的应用非常理想，通常会使用LDO进行后调节，如高速adc、时钟和抖动清理器、序列化器、反序列化器和雷达应用程序。设备工作在2.2MHz或1MHz的固定开关频率，可以同步到外部时钟。德州仪器TPS6291x设备的输出电流为2A (TPS62912)或3A (TPS62913)。

为了进一步降低输出电压纹波，该器件集成了环路补偿，通过可选的二级铁氧体珠L-C滤波器进行工作。该特性允许输出电压纹波低于10µVRMS。低频噪声水平，类似于低噪声LDO，是通过一个连接到NR/SS引脚的电容滤波内部电压参考来实现的。可选的扩频调制方案将DC/DC开关频率扩展到更宽的范围，从而降低混合马刺。

特性

• 低输出1/f噪声<20µV(RMS) (100Hz ~ 100kHz)

• 输出电压纹波小;10µV(RMS)

• 高PSRR >65dB(高达100kHz)

• 2.2MHz或1MHz定频峰值电流模式控制

• 可与外部时钟同步(可选)

• 集成环路补偿支持铁氧体珠用于二级L-C滤波器，衰减30dB(可选)

• 扩展频谱调制(可选)

• 输入电压范围3.0V至17V

• 0.8V至5.5V输出电压范围

• 57 毫欧/ 20 毫欧R (DSon)

• 输出电压精度±1%

• 精确的启用输入允许

• 用户定义的欠压锁定

• 精确测序

• 可调软启动

• Power-good输出

• 输出放电(可选)

• -40°C至150°C的结温范围

• 2.0mm × 2.0mm QFN，间距0.5mm

应用程序

• 电信基础设施

• 测试和测量

• 航空航天与国防(雷达/航空电子设备)

• 医疗

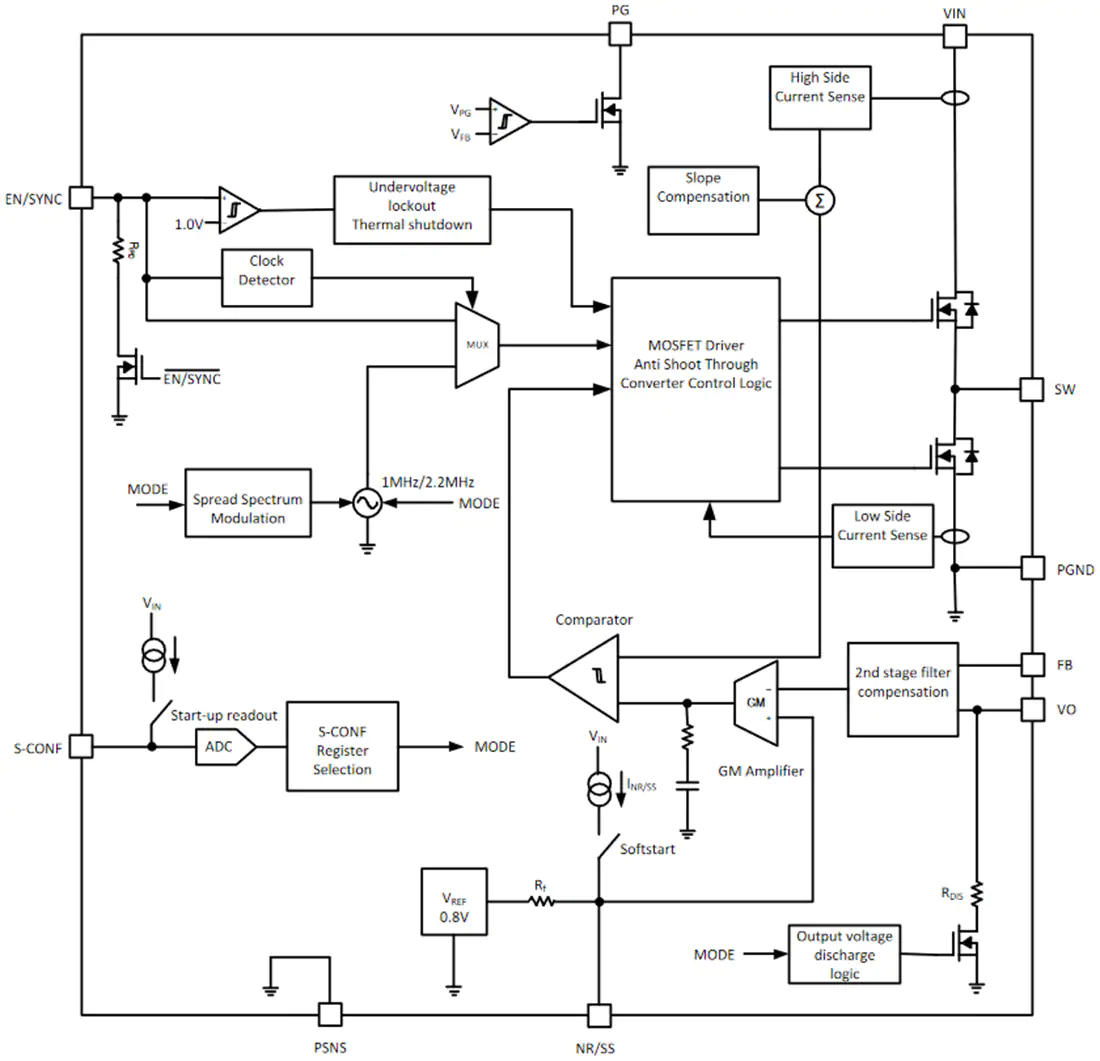

原理框图
