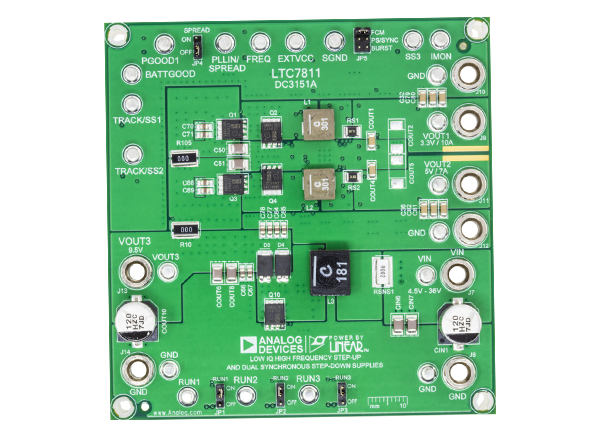

亚德诺半导体DC3151A演示电路的LTC7811是一个非同步升压加双同步降压电源具有LTC7811。演示电路设计为两个buck输出，5V/10A, 3.3V/7A，由9.5V升压输出提供。buck输出可以在4.5V到36V的宽输入电压范围内保持调节，适用于汽车或其他电池供电的应用。此外，演示电路采用了插入式布局，而主降压电路元件的面积为3 / 4“× 1 / 2”，而主升压电路的面积为3 / 4“× 1 / 3”。封装风格的LTC7811是一个40针暴露pad QFN。

亚德诺半导体DC3151A主要功能包括轨道跟踪(仅Buck通道)，内部5V线性偏置稳压器，以及每个输出独立的RUN引脚。它还包括一个PGOOD信号(只有CH1)，一个电池监视器，和一个模式选择器，允许转换器运行在CCM，脉冲跳跃式或突发模式操作。扩频模式可用于改善电磁干扰。同步到外部时钟也是可能的。

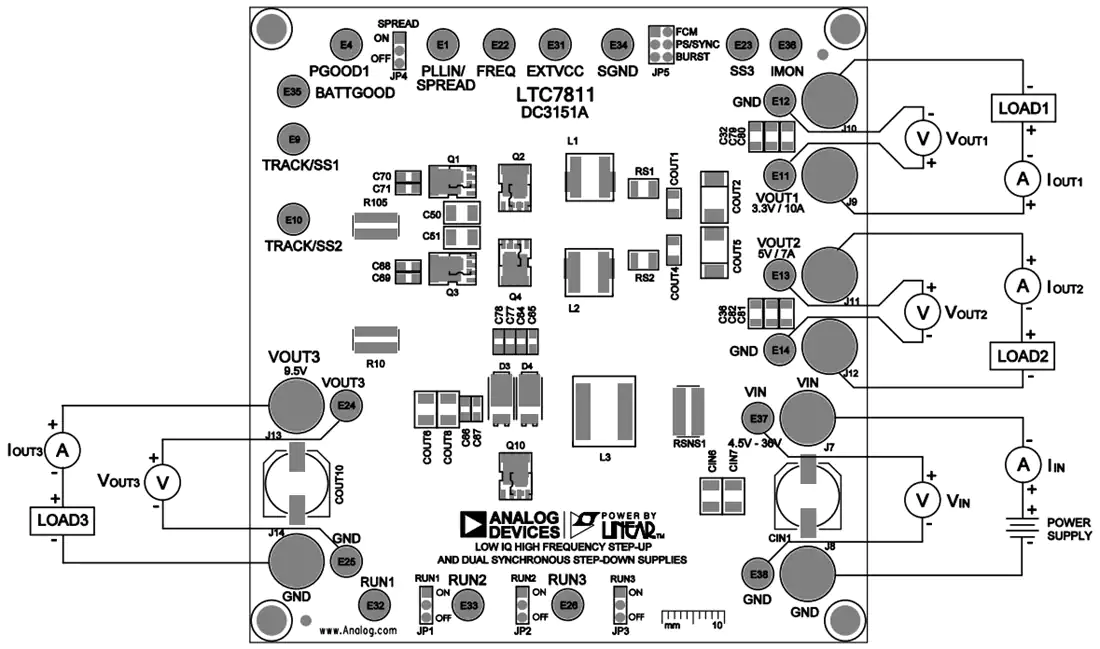

测试设置
