亚德诺半导体DC2973A演示板的介绍、特性、及应用

来源：HQBUY 发布时间：2022-04-28

摘要： LTC3337主电池健康状态(SOH)监视器评估平台。

亚德诺半导体DC2973A演示板是LTC3337主电池健康状态(SOH)监视器的评估平台。LTC3337具有集成的无限动态范围库仑计数器和可配置的峰值电流限制。LTC3337支持1.8V到5.5V的输入电压，峰值电流高达100mA，静态电流为100nA。通过测量库仑数、电压、温度和电池系列电阻(Battery Series Resistance, BSR)来量化电池的充电状态和健康状态。

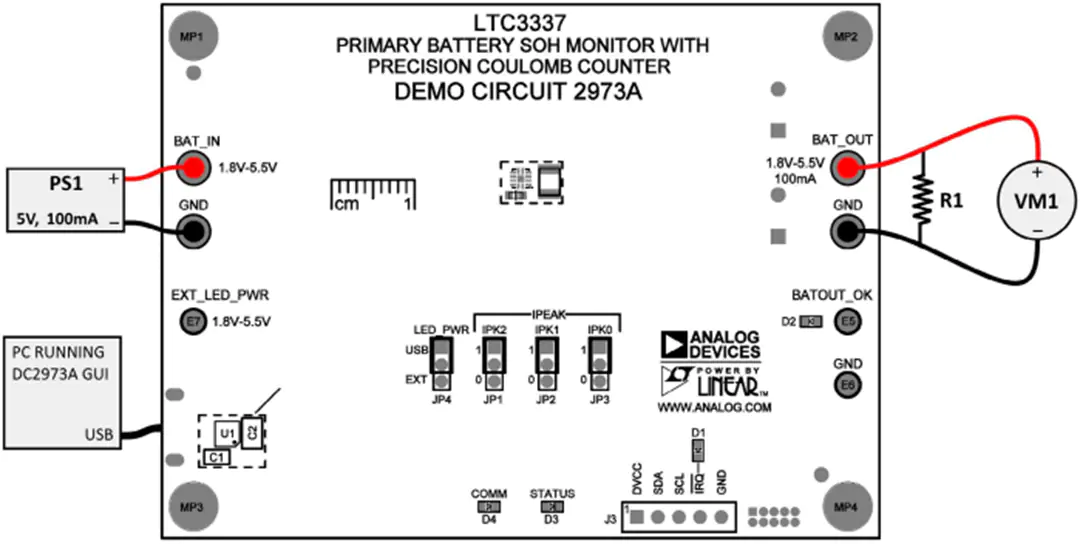

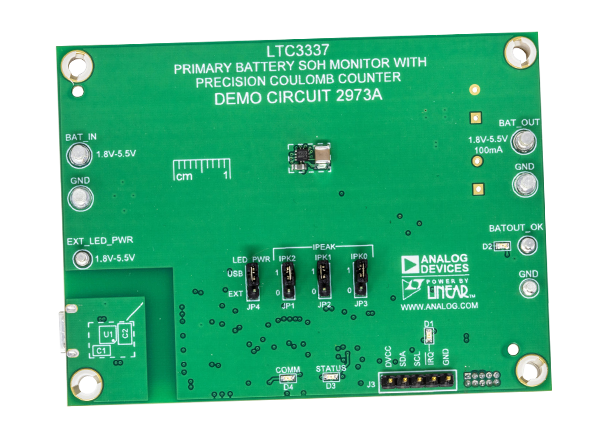

亚德诺半导体DC2973A演示了LTC3337最大功率配置的简单布局。电路可以降低I(PEAK)电平。演示板可以直接连接到PC使用一个微型USB电缆运行GUI和配置一个简单的电池充电状态(SOC)监视器。该GUI的源代码是可用的，可以作为LTC3337固件开发的起点。

特性

预先安装的TC3337主电池SOH监视器在一个LFCSP-12包
LTM2884μ模块收发器
Microchip Technology SAMD21 Arm Cortex -M0+微控制器

微型USB端口
测试所有关键信号
输入电压范围1.8V ~ 5.5V
100毫安输出电流

软件

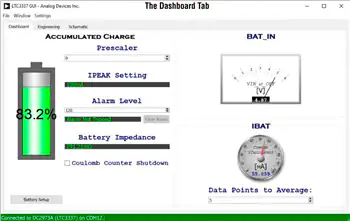

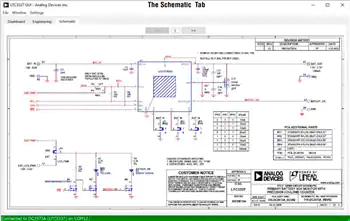

通过QuikEval软件，用户可以对目标设备进行配置和查看状态。GUI分为一个Dashboard选项卡、一个Engineering选项卡和一个Schematic选项卡。Dashboard选项卡显示LTC3337核心功能的图形表示。Engineering选项卡显示了所有寄存器，用于低级别的开发和调试。Schematic选项卡显示示意图以供参考。
