ROHM Semiconductor  BM2P06xMF-Z PWM (Pulse-Width Modulation) DC-DC转换器为包括电源插座在内的应用提供了最佳的系统。这些设备支持隔离的电源供应，并使低功耗电力转换器的简单设计成为可能。BM2P06xMF-Z DC-DC转换器通过集成650V开关MOSFET和外部电流检测电阻实现了电源设计的高度灵活性。

ROHM半导体BM2P06xMF-Z PWM DC-DC转换器提供12.8mm x 10.3mm SOP-20A封装，工作温度范围为-40°C至+105°C。

特性

• 交流低压保护功能(AC UVLO)

• X电容放电功能

• V(CC)引脚低压保护(V(CC) UVLO)

• PWM型电流模式控制

• 减少频率函数

• 轻负荷下突发性运行

• 突发电压设定功能

• 轻负荷时最小ON宽度调整

• 软启动功能

• FB引脚过载保护功能(FB OLP)

• 循环过流保护功能

• 过电流检测通过交流电压检测实现补偿功能

• 外部停止功能

• 动态过电流保护

• 前沿消隐函数

应用程序

• AC适配器

• 白色家电

• 电机电源

规范

• 工作电源电压范围

• 11V ~ 60V V(CC)引脚电压

• 650V V(H)引脚电压

• 漏极引脚电压

• 开关电流

• BM2P060MF-Z: 1400μ

• BM2P061MF-Z: 1100μ

• BM2P063MF-Z: 850μ

• 400μA的突发工作电流

• 65千赫频率切换

• MOSFET在电阻器

• BM2P060MF-Z: 70.0欧姆

• BM2P061MF-Z: 1.00欧姆

• BM2P063MF-Z: 3.00欧姆

• 工作温度范围-40°C至+105°C

• 12.8mm x 10.3mm x 2.65mm SOP-20A封装

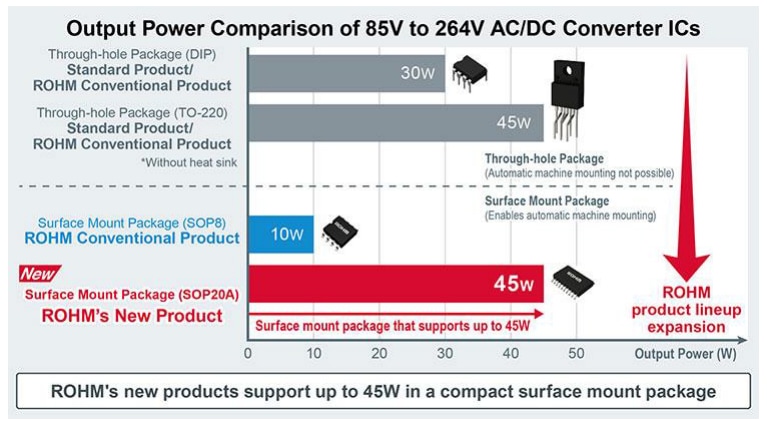

输出比较

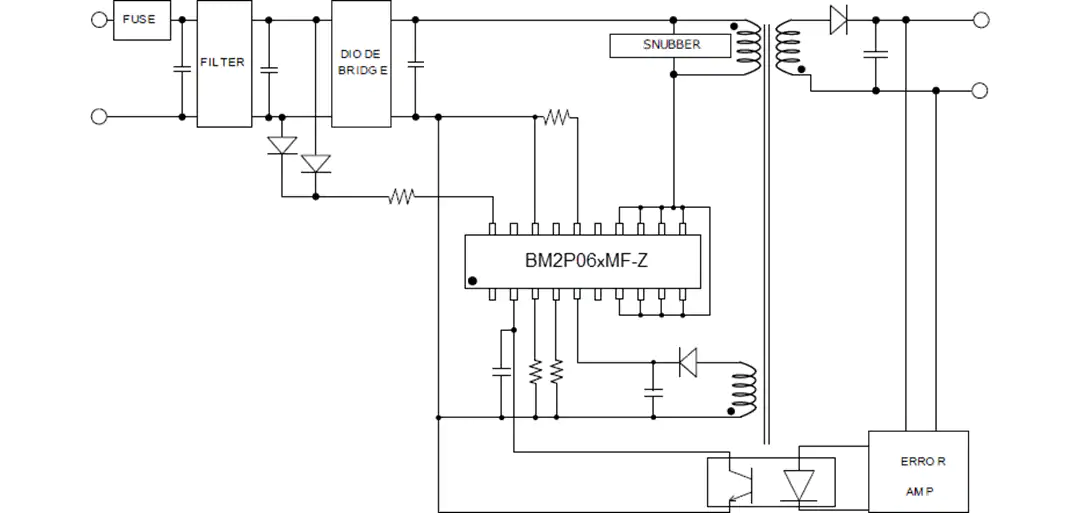

典型应用电路

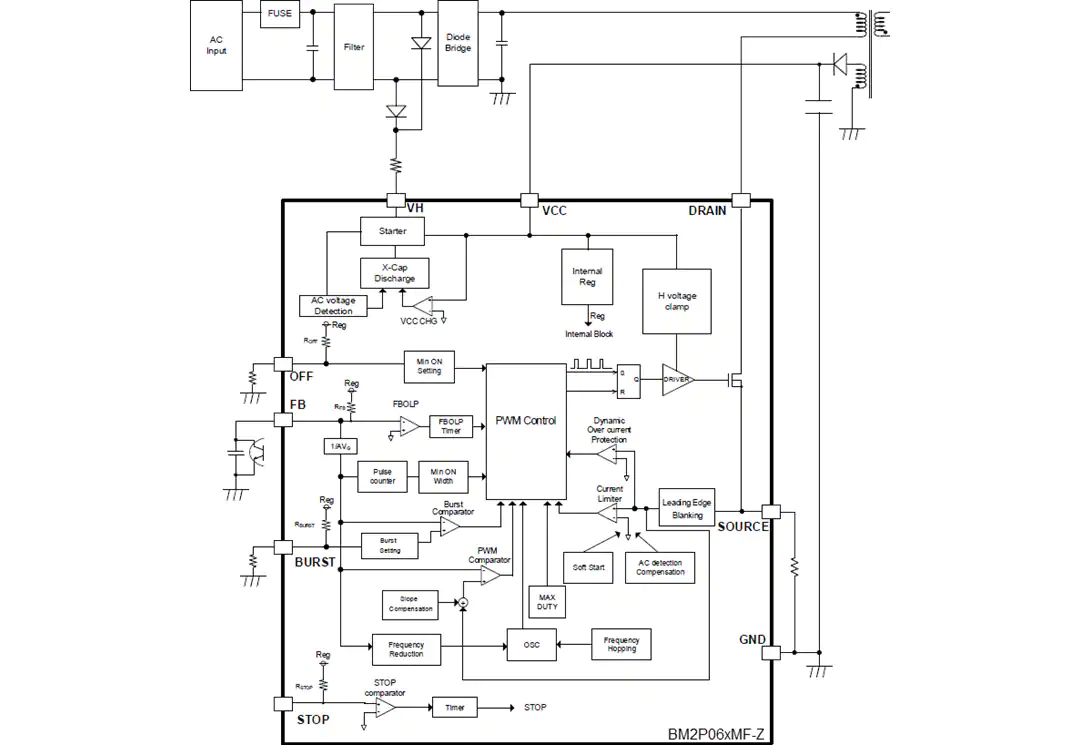

框图
