onsemi NCD57201和NCV57201半桥门驱动器具有一个非隔离的低侧门驱动器和一个电隔离的高或低侧门驱动器。NCD57201和NCV57201可以直接驱动半桥结构的两个igbt。隔离的高侧驱动器可以用隔离的电源供电或从低侧电源的Bootstrap技术供电。高侧栅驱动器的电隔离保证了在高功率应用中igbt的可靠开关，这些igbt工作在高达800V，高dv/dt。优化后的NCD57201和NCV57201输出级提供了一种降低IGBT损耗的方法。该器件还具有两个独立的死区和互锁输入，精确的非对称UVLOs，以及短和匹配的传播延迟。NCD57201和NCV57201的工作电压(DD/)V(BS)高达20V。

onsemi NCD57201和NCV57201半桥门驱动器提供了紧凑的SOIC-8封装。NCV57201是AEC-Q100合格和PPAP能够用于汽车应用。

特性

• AEC-Q100合格，PPAP能力(仅NCV57201)

• 高+1.9A/-2.3A峰值输出电流

• 低输出电压降增强IGBT传导

• 浮动通道引导操作高达+800V

• 共模瞬态免疫(CMTI)高达100kV/µs

• V(S)负摆至-800V可靠运行

• V(DD)和V(BS)供电范围可达20V

• 高侧和低侧不对称欠压锁定阈值

• 3V、5V、15V逻辑输入

• 90ns匹配传播延迟

• 内置20ns最小脉冲宽度滤波器(或输入噪声滤波器)

• 非反相输出信号

• 最大结温150°C

• 工作温度范围-40°C至+125°C

• SOIC-8包

• 不含铅、不含卤素、不含bfr，符合RoHS标准

应用程序

• 风扇和水泵

• 家用电器

• 消费电子产品

• 一般半桥式应用

• 电力供应

• 汽车(NCV57201只有)

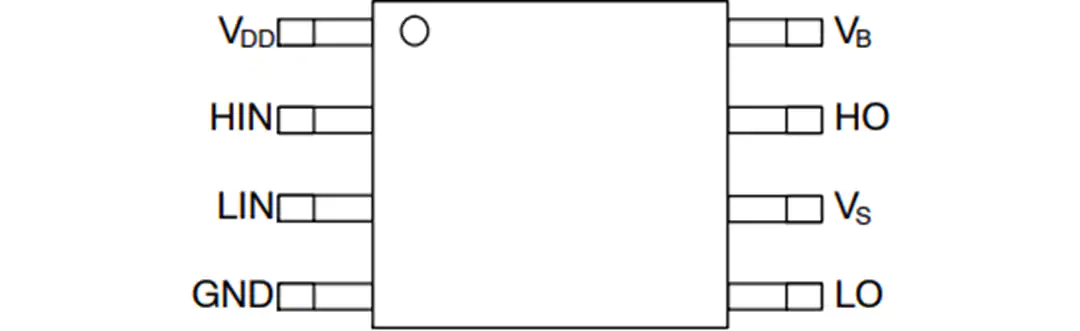

引脚图

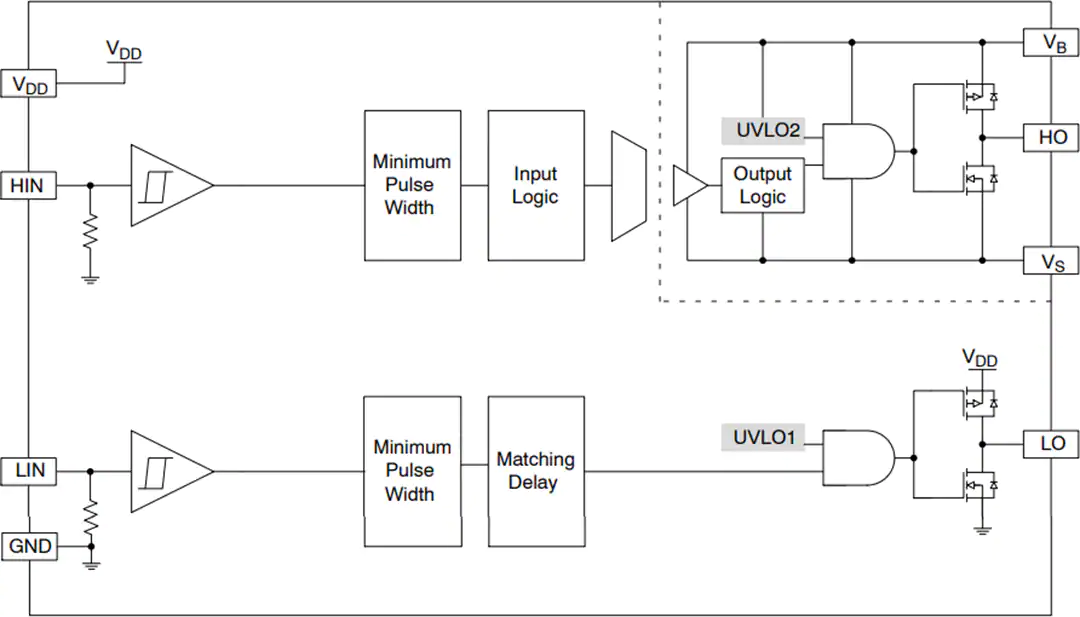

框图

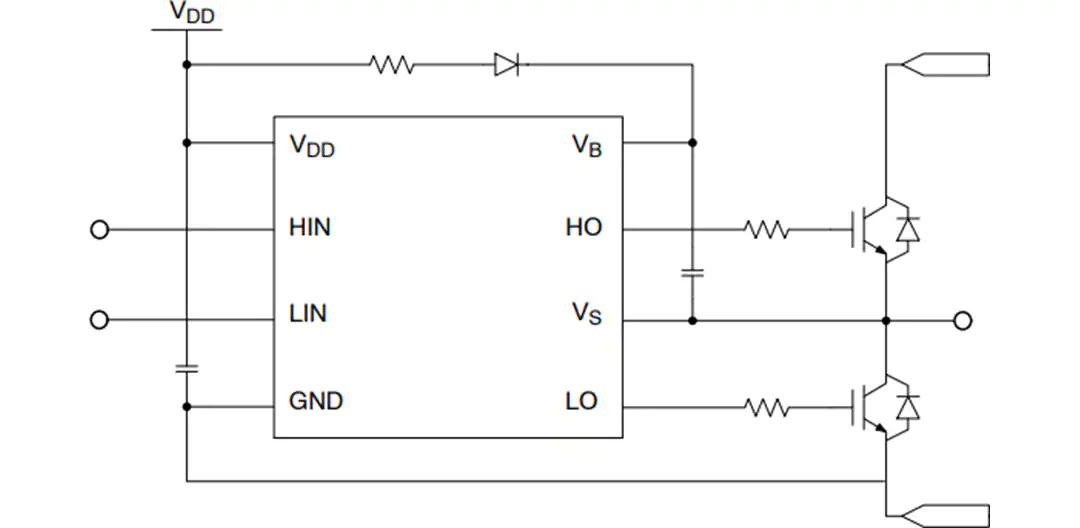

简化的应用电路

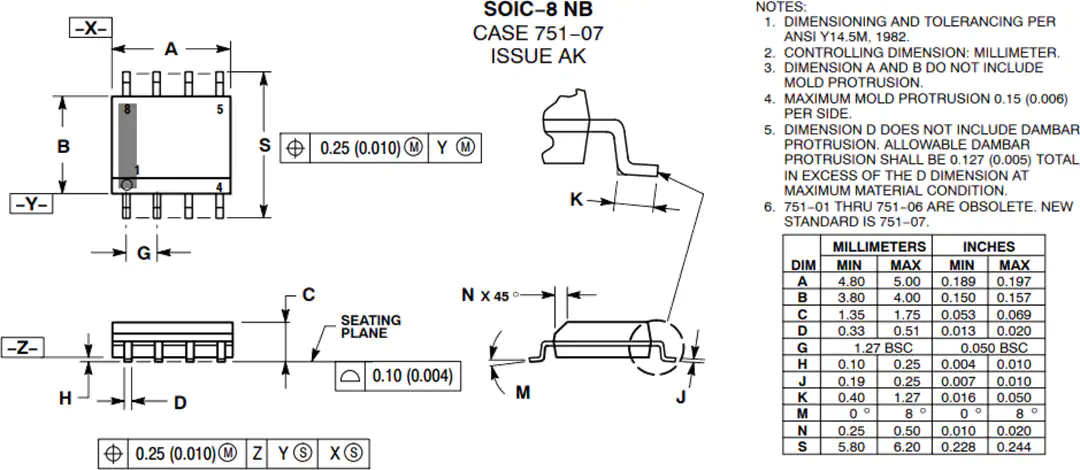

规格尺寸
