英飞凌 Infineon Technologies EVAL-M3-102T控制板是为iMOTION 模块化应用设计工具包(MADK)平台而设计的。IMC102T-F064支持先进的电机控制引擎(MCE)，允许最先进的无传感器磁场定向控制(FOC)与有源功率因数校正(PFC)控制集成，无需任何编码。IMC102T-F064是iMOTION IMC100系列的一部分，专门用于永磁同步电机(BLDC)的磁场定向控制。

结合EVAL-M3-102T控制板和配套的EVAL-M3-CM615PN iMOTION MADK电源板，创建一个强大的逆变器+ PFC系统，用于评估各种英飞凌技术。EVAL-M3-CM615PN具有基于CIPOS Mini IPM技术的IFCM15P60GD IPM器件，该器件结合了基于TRENCHSTOP igbt的三相逆变器级和PFC级。

特性

• 经现场验证的先进运动控制发动机(MCE)

• 单分流或腿分流无传感器FOC控制

• 提升或图腾柱主动PFC控制

• 电隔离板上调试接口

• 综合保护功能

• 集成脚本引擎类似于小型虚拟机

• 高灵活性的电机控制调谐和系统功能

• 使用MCEWizard和MCEDesigner工具轻松的电机参数化和调整

• 快速上市-电机控制功能不需要编码

• 越来越多的iMOTION MADK电源板与M3平台接口相匹配

应用程序

• 电机控制

• 驱动器

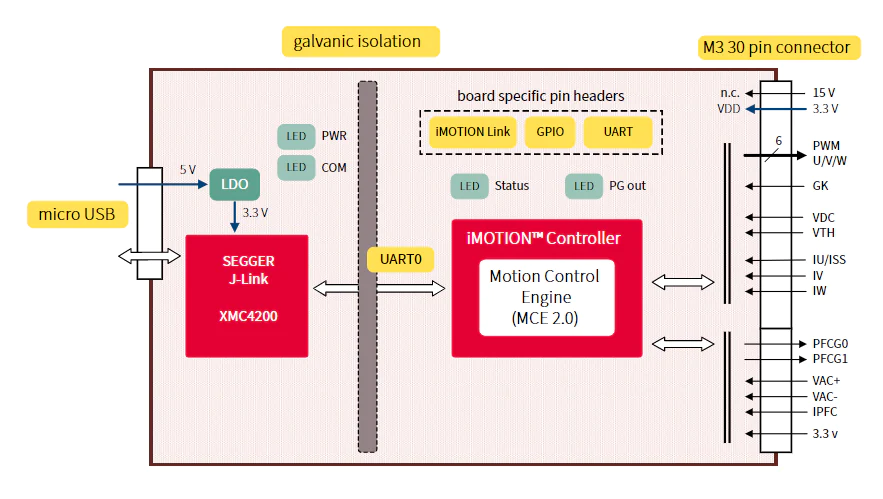

框图

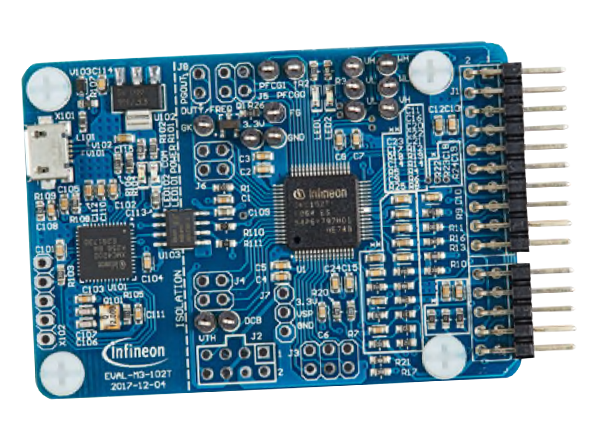

布局
