摘要: 演示MP5920和MP5048热插拔智能熔丝解决方案的功能。

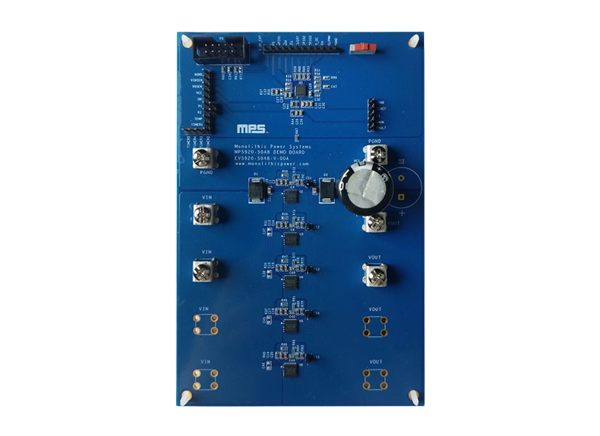

Monolithic Power Systems(MPS) EV5920-5048-V-00A评估板旨在演示MP5920和MP5048热插拔智能熔丝解决方案的功能。MP5920是一个热插拔保护控制器,保护电路不受输入瞬变的影响。它与智能保险丝一起工作,将电流、电压和温度信息反馈给IC。智能保险丝可以通过on引脚打开和关闭。MP5048是一个单片集成的控制器和开关,可以作为一个独立的设备或通过热插拔控制器进行控制。
MP5920通过CLPWM引脚控制电流限制参考电压来限制智能保险丝的最大负载电流。PMBus接口允许IC从12位模数转换器(ADC)读取电流、电压和温度数据和输入功率。
MP5048可以驱动高达15A的连续电流每个设备。它通过提供一个集成的解决方案来监测输出电流(I(OUT))和模具温度,简化了系统设计。这种特性消除了对外部电流检测功率电阻、功率MOSFET或热传感器的需求。MP5048检测功率MOSFET栅极、源极和漏极短路情况,向控制器提供反馈。它也可以为更高的电流应用并联。

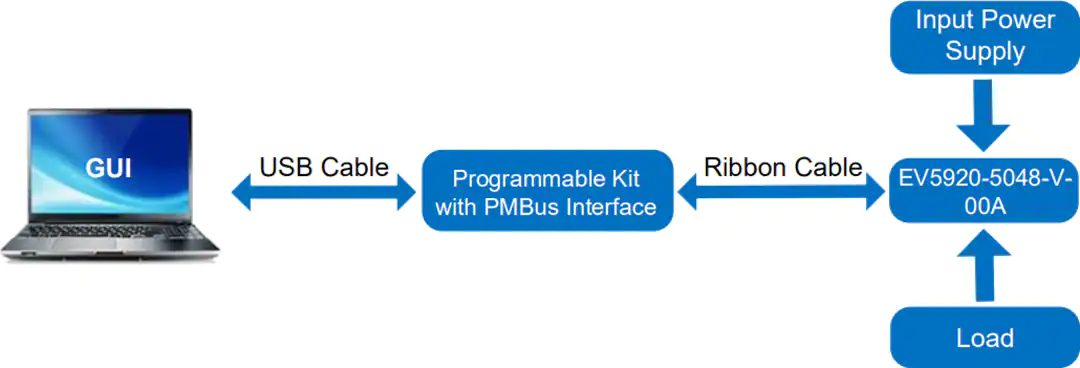

单片电源系统(MPS) EV5920-5048-V-00A评估板设计使用EVKT-USBI2C-02 USB to I(2)C/PMBus加密狗连接到PC。然后可以使用图形用户界面(GUI)软件来查看和编程评估板上的目标设备的参数。
1x预装MP5920在4mm x 4mm TQFN-32包
5x预装MP5048在5mm x 5mm QFN-30封装
易于使用的GUI使用户能够查看和程序设备参数
48 v输入电压
48 v输出电压
每台MP5048的电流限制为15A
