达尔科技AP22953单片机开关是专为USB 2.0/3.0/ c型连接器VBUS线路保护。AP22953双向MOSFET开关在充电和主机模式下提供正常电流流，同时保护内部电路在V(BUS_CON)引脚的过电压条件。在V(BUS_CON)引脚上，设备具有高达30V的过电压保护。在#EN引脚拉低后，AP22953计数20ms前通过软启动延迟打开MOSFET。#ACK引脚表示MOSFET完全打开。

达尔科技AP22953单片机开关典型的应用接口是VBUS线中的USB连接器。AP22953的典型终端设备包括智能手机、平板电脑、可穿戴设备和电子销售点(EPOS)系统。AP22953还可以与其他使用5V电源导轨接口的设备一起使用。

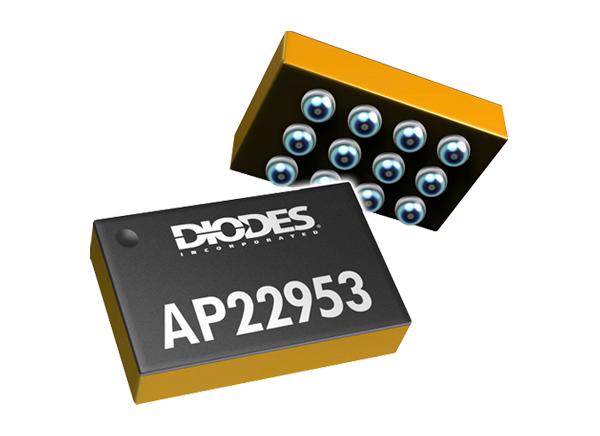

过温保护在145°C(典型)关闭开关。AP22953提供晶圆级芯片规模W-WLB2013-12 1.988mm x 1.288mm x 0.64mm封装，背面层压板。

特性

• 过载保护


• IEC61000-4-5祝辞100 v

• 集成的39毫欧(典型)n沟道MOSFET开关

• 过电压保护(OVP)在V(BUS_CON)高达30VDC

• 集成输入使能和状态输出信号

• 超温保护(OTP)

• 防静电保护


• 人体模型4kV

• 带电装置型号1kV

• IEC61000-4-2空气放电>15kV

• IEC61000-4-2接触放电>15kV

• 完全无铅，符合RoHS标准

• 不含卤素和锑，“绿色”装置

应用程序

• 智能手机

• 平板电脑

• 穿戴

• Electronic-Point-of-Sale(史诗)系统

资源

• 数据表

• 产品公告

典型应用电路

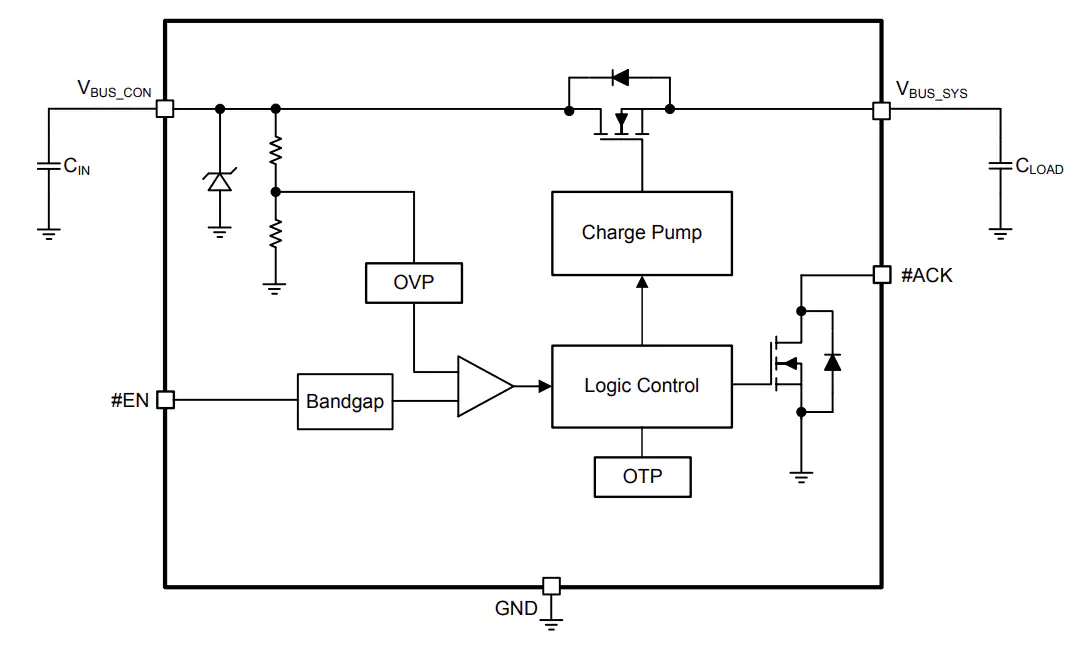

框图

引脚图
