DFRobot Fermion: 4位和8位电平转换器是电平转换模块，具有很强的电平兼容性和快速的信号转换速度。这些翻译程序使用两个独立的可配置电源轨。A端口设计为跟踪V(CCA)， B端口设计为跟踪V(CCB)，且V(CCA)必须小于等于V(CCB)。这些翻译器功耗低，双向自动转换，不需要直接控制。该模块可用于I(2)C、UART、SPI、OneWire等通信协议的电平转换。4位和8位电平转换器工作在-30°C至75°C的温度范围。

特性

• 低功耗

• 双向自动转换，无需方向控制

规范

• M2.0安装孔尺寸

• 工作温度范围-30°C至75°C

• 使用条件:

• V(建行)祝辞(CCA)

• DFR0844:

• 60Mbps(最大)推拉和2Mbps(最大)开路引流

• 1.2V ~ 3.6V V(CCA)电压范围

• 1.65V ~ 5.5V V(CCB)电压范围

• 30µ工作电流

• 转换速度:

• 15.5mm x 26mm尺寸

• 安装孔距22mm

• DFR0843:


• 24Mbps(最大)推拉和2Mbps(最大)开路引流

• 1.65V至3.6V V(CCA)电压范围

• 2.3V ~ 5.5V V(CCB)电压范围

• 15µ工作电流

• 转换速度:

• 15.5mm x 15mm尺寸

• 11mm安装孔间距

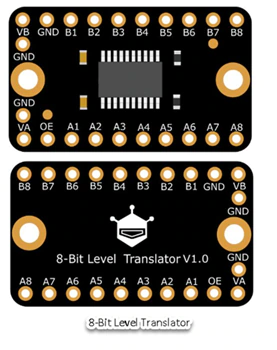

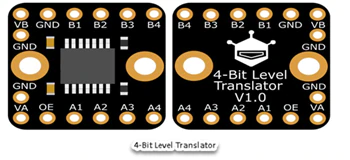

板概述

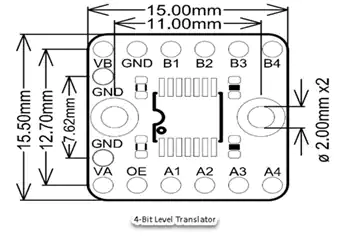

机械尺寸

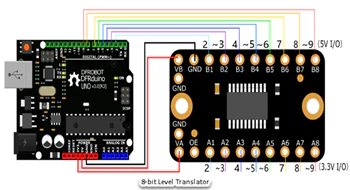

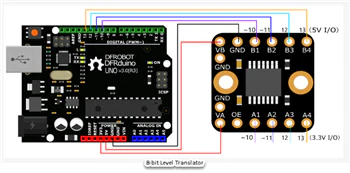

连接图
