亚德诺半导体LTC3337主电池健康状态(SOH)监视器提供准确，实时读数电池电池放电，电压，阻抗，和温度。LTC3337被设计成与一次电池串联放置，具有最小的相关串联电压降。该设备集成了一个无限动态范围库仑计数器，记录所有累积的电池放电，并将其存储在通过I(2)C接口访问的内部寄存器中。基于SOC (state of charge)的放电告警阈值可编程。当到达时，在IRQ引脚上产生一个中断。库仑计数器的精度一直到空载都是恒定的。

为了适应大范围的一次电池输入，LTC3337的峰值输入电流限制是引脚可选从5mA到100mA。

库仑可以计算BAT_IN或BAT_OUT引脚，由AV(CC)引脚连接决定。一个BAL引脚提供的应用利用两个超级电容器(可选)的堆叠在输出。

模拟设备公司LTC3337主电池状态健康监测器可在12引线引线框架芯片规模包(LFCSP)与外露衬垫，以提高热性能。

特性

• 8.0V ~ 5.5V电池输入电压范围

• 100 na静态电流

• 8次电池峰值输入电流限制

• 5mA, 10mA, 15mA, 20mA, 25mA, 50mA, 75mA, 100mA

• 一次电池SOH监测器

• 积分库仑计数器(Q)

• 额外的电池电压(V)，电池阻抗(Z)和温度(T)监视器

• 集成±10mA超级电容平衡器

• 计算主电池电流(BAT_IN)或负载电流(BAT_OUT)

• 可编程库仑计数器预分频器，适用于各种电池尺寸

• 带有中断输出的可编程放电报警阈值

• (2) C接口

• -40°C至+125°C工作结温度范围

• 2mm x 2mm LFCSP-12封装

应用程序

• 低功率主电池供电系统

• 远程工业传感器，如仪表和报警器

• 资产追踪器

• 电子门锁

• 备用电源和电池

• SmartMesh 应用程序

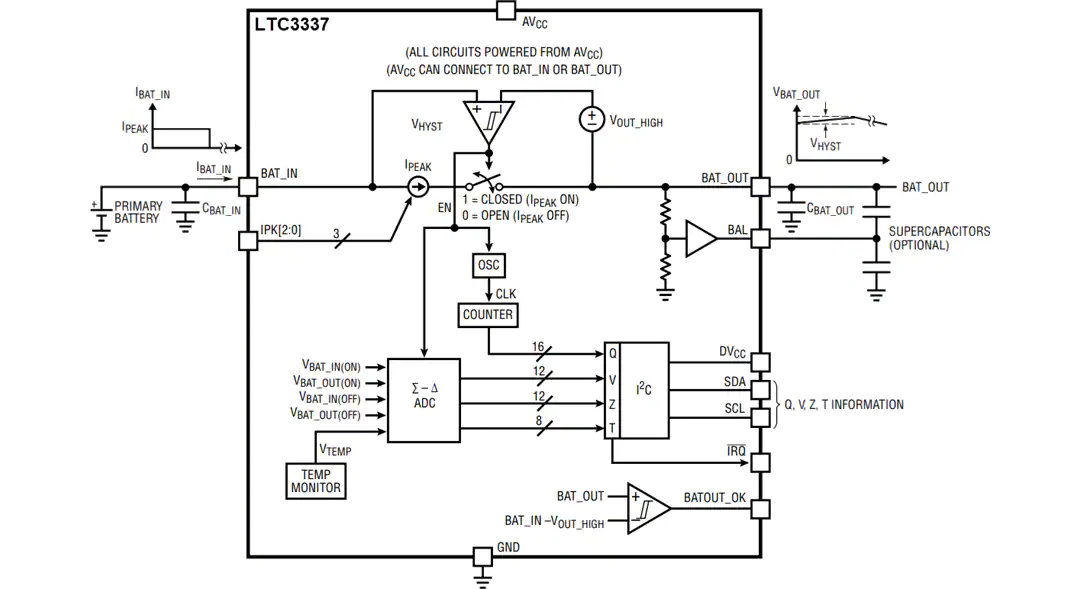

框图

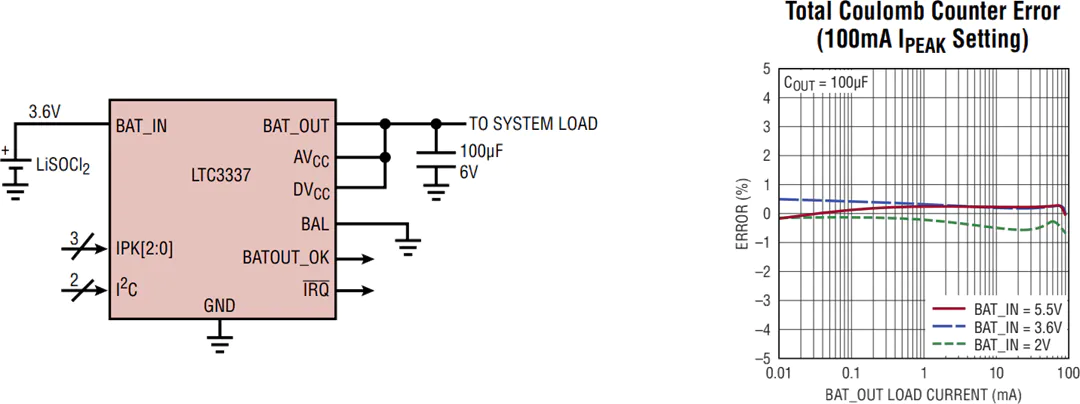

典型应用电路

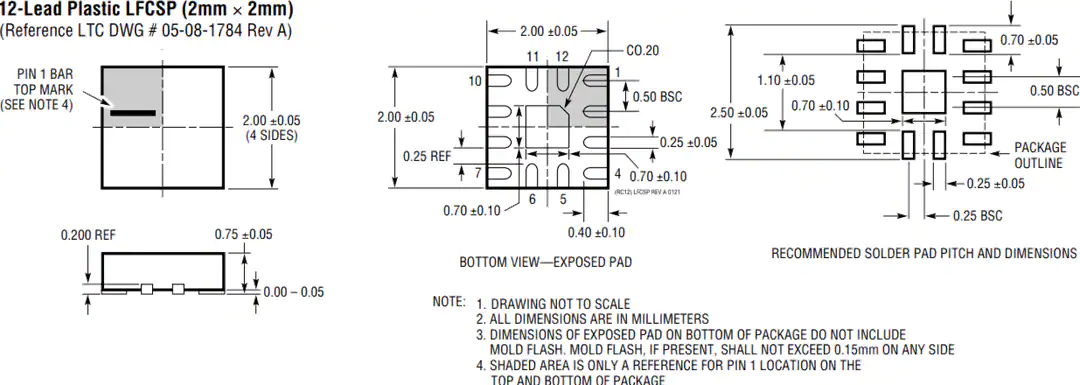

规格尺寸
