u-blox RCB-F9T计时板设计用于提供行业标准连接器访问ZED-F9T计时模块。这些板具有SMB天线连接器和用于外部有源多波段GNSS天线的5V电源电路。RCB-F9T板提供了一个8脚2mm间距针头，提供了电源的板，UART通信，和两个独立的可配置的时间脉冲信号。这些板工作在2.7V到3.6V的供电电压范围，-40°C到85°C的工作温度范围，和一个100mA的电源电流(I(CC))在3.3V。

特性

• 多波段GNSS接收机类型

• 支持GPS、Galileo、GLONASS和北斗星座

• 微分时间模式

• 支持准天顶卫星系统

• 支持卫星增强系统(SBAS)

• 广播导航数据和卫星信号测量

• 支持的协议:

• UBX

• n mea 4.10

• RTCM 3.3

规范

• 8针2mm间距销头

• 2.7V至3.6V供电电压范围

• -40°C至85°C的工作温度范围

• 100mA电源电流(I(CC))在3.3V

• 0.25Hz ~ 25MHz可配置时间脉冲信号频率范围

• ±4ns时间脉冲抖动

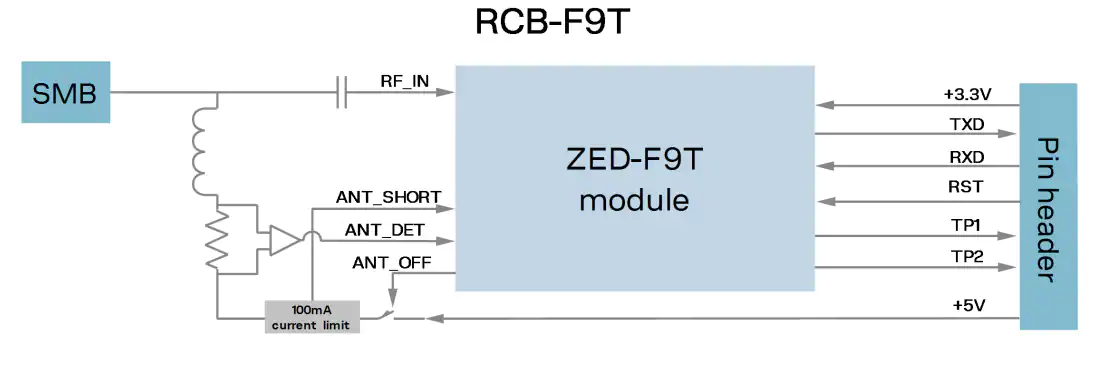

框图

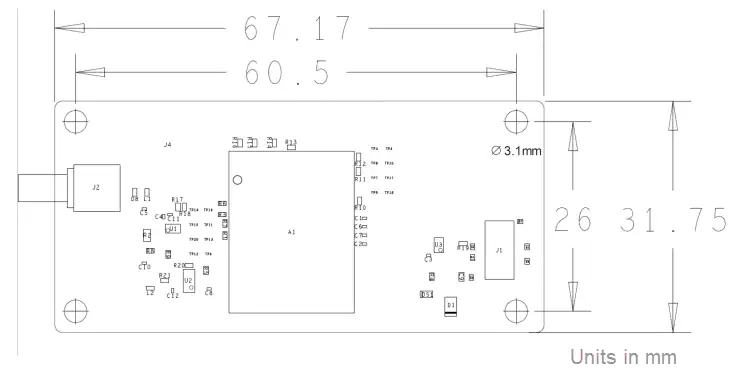

机械制图
