亚德诺半导体LT8337/LT8337-1升压静音开关 转换器是一个低I(Q)，同步升压DC-DC转换器。它具有静音切换器架构和可选的扩频调频(SSFM)，以最小化EMI排放，同时在高开关频率下提供高效率。宽输入/输出电压范围，低V(IN)引脚在突发模式下的静态电流，和100%占空比能力的同步MOSFET在PassThru操作(V(IN) >V(OUT))使LT8337/LT8337-1非常适合电池供电系统和通用升压应用。

LT8337/LT8337-1集成了28V, 5A电源开关，工作在固定的开关频率，可编程在300kHz和3MHz之间，并可与外部时钟同步。LT8337/LT8337-1具有输出软启动和输出过电压锁定。LT8337-1允许外部补偿通过VC引脚的快速瞬态响应。LT8337通过PG引脚提供输出功率良好标志。

模拟设备公司LT8337/LT8337-1静音开关提供在节省空间的LQFN-16包。

特性

• 沉默的切换器架构

• 超低EMI排放

• 可选扩频调频

• 集成28V, 5A电源开关

• 低V(IN)引脚静态电流

• 在关闭0.3μ

• 4μA在突发模式 工作(LT8337)

• 15μA in PassThru (LT8337)

• 2.7V至28V宽输入电压范围

• 可编程输出电压最高可达26V

• 100%的占空比能力同步MOSFET

• 外部补偿(快速瞬态响应(LT8337-1))

• 电源好监视器(LT8337)

• 300kHz至3MHz可调和同步

• 轻负荷下的脉冲跳跃或突发模式操作

• 小型16引脚(3mm × 3mm) LQFN封装

应用程序

• 电池供电系统

• 通用升压

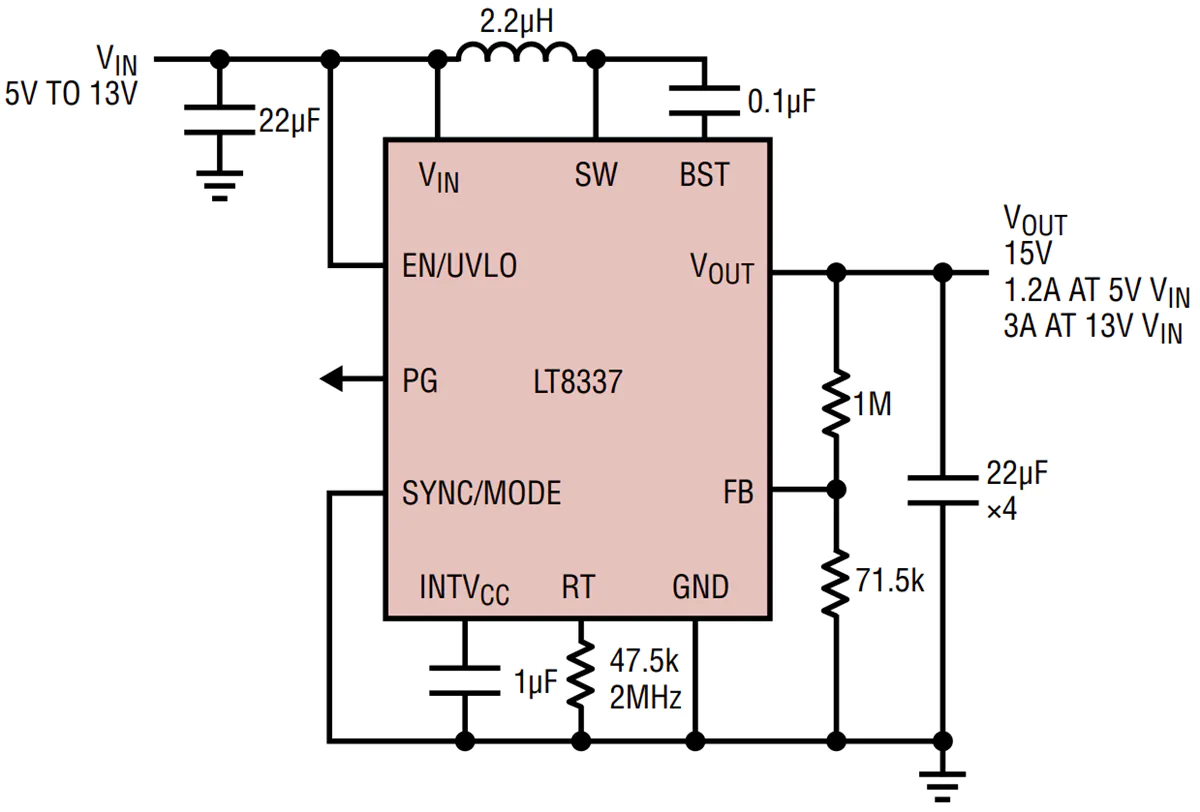

典型的应用电路图
