亚德诺半导体LT3120单片降压变换器是一种高效的26V单片降压变换器。广泛的功能集成和极低电阻的内部电源开关，即使是最苛刻的应用，也能最大限度地减少总解决方案占地面积。一种专有的4开关PWM结构，从输入电压高于、等于或低于输出电压，提供无缝低噪声运行。

外部频率编程，以及使用内部锁相环进行同步，可以在400kHz到2MHz的宽开关频率范围内进行操作。宽2.5V到26V的输入范围非常适合从非稳压电源运行，包括电池组和备用电容。启动后，可在输入电压低至500mV的情况下运行。

其他功能包括输出短路保护，热过载保护，小于3μA的关机电流，电源良好指示灯，突发模式运行，和最大功率点控制。模拟器件LT3120提供热增强28引线4mm × 5mm LQFN封装。

特性

• 2.5V ~ 26V输入电压范围

• 0.8V至24V输出电压范围

• 高输出电流

• 0.5 a with V(OUT) = 5V, V(IN) >6 v

• 3A with V(OUT) = 5V, V(IN) = 3V

• 4.5 a with V(OUT) = 12V, V(IN) >14 v

• 4a with V(OUT) = 12V, V(IN) = 9V

• 超低噪音Buck-Boost架构

• 可编程输出电流限制

• 400kHz至2MHz可编程频率范围

• 精确使能比较器阈值

• 突发模式 运行，空载I(Q) = 35μA

• 电流模式控制

• 外部时钟同步

• 最大功率点控制

• 28引线4mm × 5mm LQFN封装

应用程序

• 射频电源

• USB功率输出

• 系统备用电源

• 1芯到5芯锂电池供电产品

• 宽输入范围电源

• 铅酸至12V调节器

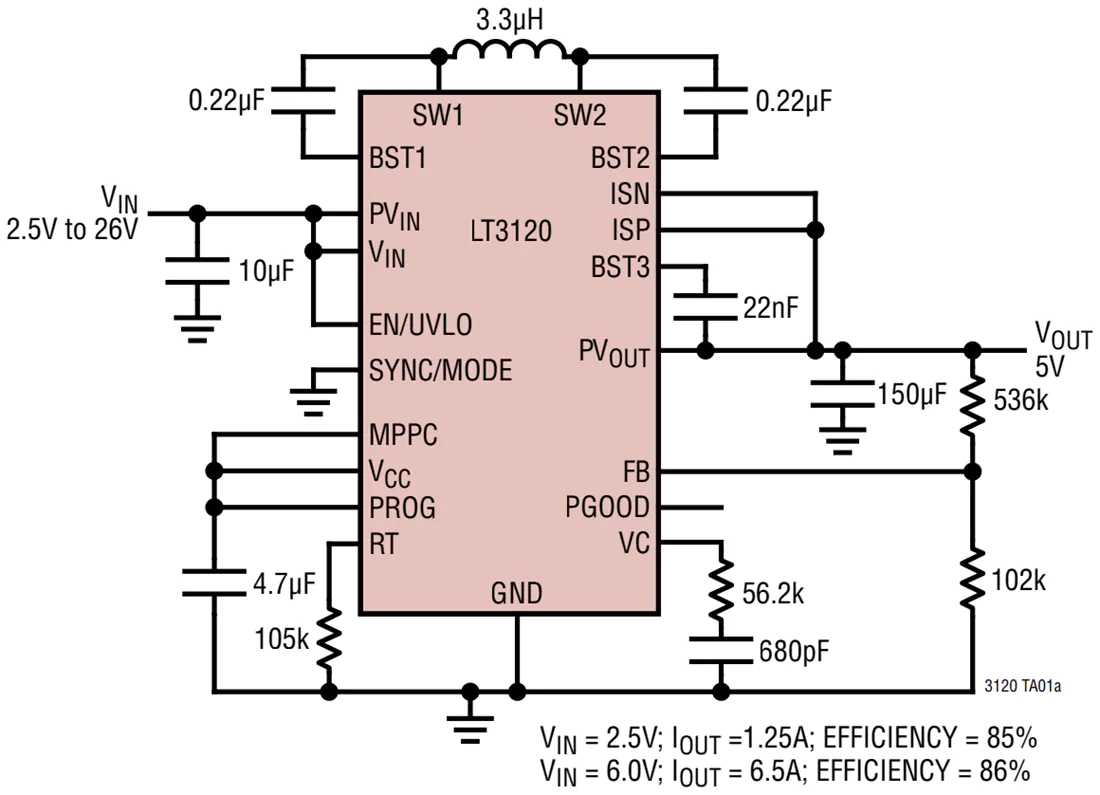

典型的应用电路图
