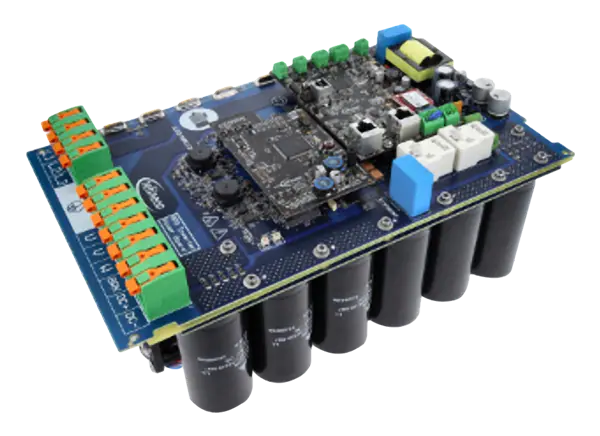

英飞凌Infineon Technologies ref - 22k - gpd - invo - easy3b评估套件是用于三相400V交流电网的工业电机驱动器，提供22kW公称功率。这些参考套件包括FP100R12W3T7_B11 Easy3B电源模块，TLI4971-A120T5电流传感器，1ED3131MC12H门驱动IC, IMBF170R1K0M1 1.7kV SiC-MOSFET, XMC4800-F144F2048和XMC4300-F100K256微控制器。这些产品的组合允许在一个设计和产品之间的交互体验评估。REF-22K-GPD-INV-EASY3B套件包括EMI滤波器，预充电和电容组，隔离电源，电源模块，控制和一个风扇散热器。这些参考套件用于应用，如泵，风扇，压缩机和传送带。

特性

• FP100R12W3T7_B11:

• EASY3B IGBT7模块，用于大电流和高功率密度

• TLI4971-A120T5:

• XENSIV 电流传感器，以最小的功率损耗测量大电流

• 1 ed3131mc12h:

• 门驱动器的最佳EMI性能和减少功率损耗

• IMBF170R1K0M1:

• CoolSiC MOSFET 1700V使直接驱动大多数反激控制器

• XMC4800-F144F2048和XMC4300-F100K256:

• 用于逆变器控制和通信的XMC微控制器

• 卓越的功率密度通过Easy3B封装和小电流传感器

• 由于IGBT7(更低的传导损耗)，提高了能源效率

• 预先测试的参考设计可以完全重用以进行定制

• Plug-and-produce解决方案

规范

• 380V ~ 480V线电压(V(IN))±10%三相交流

• 22千瓦电力

• 45A低过载基载电流

• 18.5kW高过载基载功率

• 38A高过载基载电流

• < 700 w功率损耗

• 尺寸:220mm × 400mm × 170mm

• 环境温度范围10°C ~ 35°C, RH在30% ~ 80%之间

应用程序

• 泵

• 球迷

• 压缩机

• 传送带

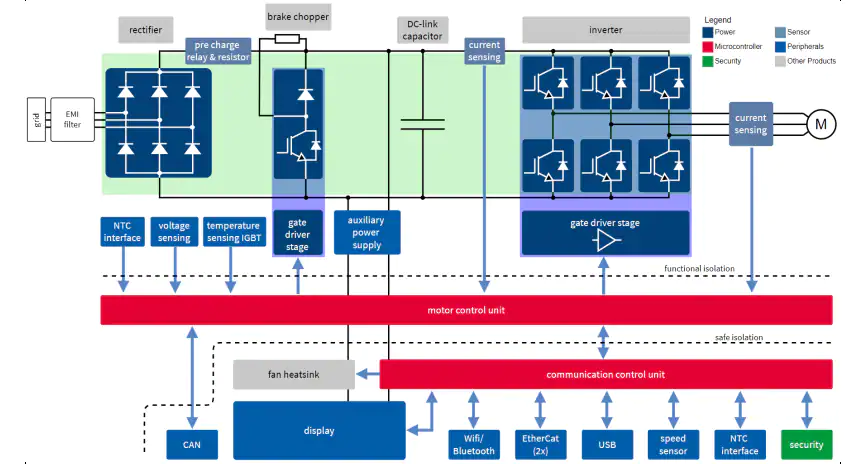

框图
