德州仪器TPS62865/TPS62867同步降压转换器提供高效、灵活和高功率密度的解决方案。在中到重负载时，转换器工作在PWM模式，并在轻负载时自动进入省电模式，以在整个负载电流范围内保持高效率。该器件还可以强制PWM模式操作，以最小化输出电压纹波。结合其dcs控制体系结构，实现了良好的负载瞬态性能和良好的输出电压精度。该设备具有功率良好信号和内部软启动电路。德州仪器的TPS62865/TPS62867可以在100%模式下工作。对于故障保护，该设备包含HICCUP短路保护和热关闭。

特性

• 用于快速瞬态响应的DCS-Control拓扑

• 11毫欧和10.5毫欧内部功率mosfet

• 1%输出电压精度

• 工作静止电流

• 2.4V ~ 5.5V输入电压范围

• 输出电压范围0.6V至V(IN)

• 固定(可由外部电阻选择)和可调输出电压版本

• 2.4 mhz切换频率

• 强制PWM或省电模式

• 输出电压放电

• 100%占空比模式

• 打嗝短路保护

• 电源良好的指示器与窗口比较器

• 热关机

• 解决方案尺寸可能减小到30mm2

• 可提供1.5mm × 2.5mm QFN，间距0.5mm

应用程序

• 核心供应fpga, cpu, asic，或视频芯片组

• 机器视觉相机

• IP网络摄像机

• 固态硬盘

• 光学模块

• 多功能打印机

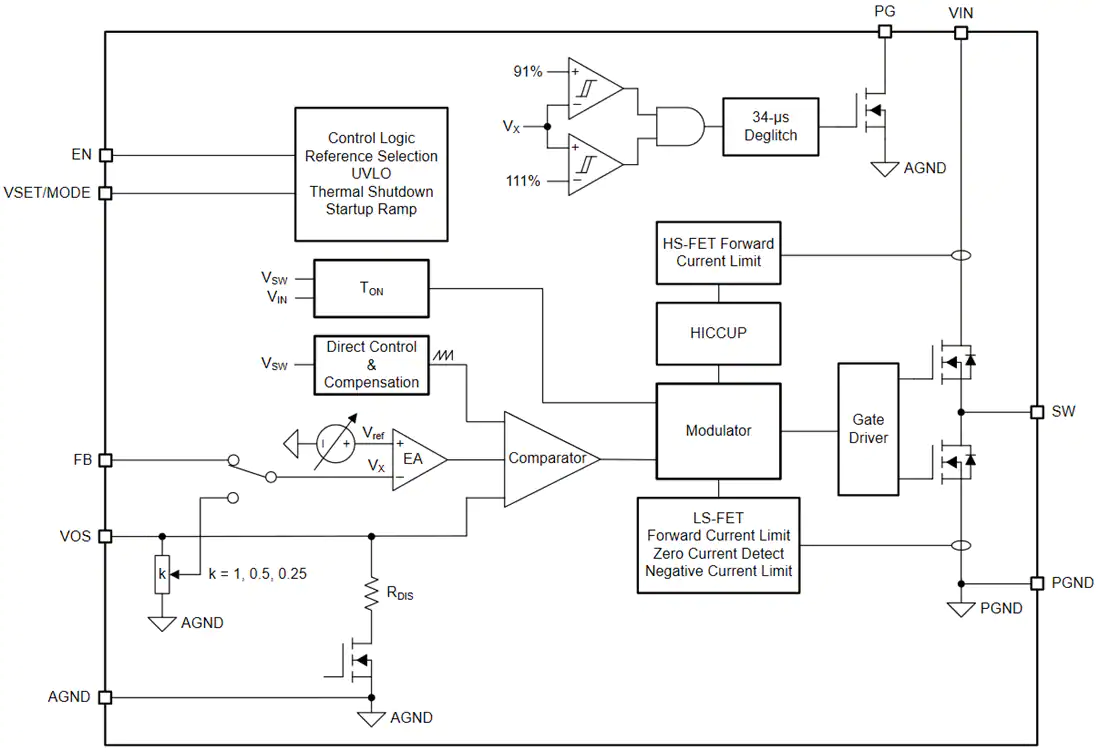

原理框图
