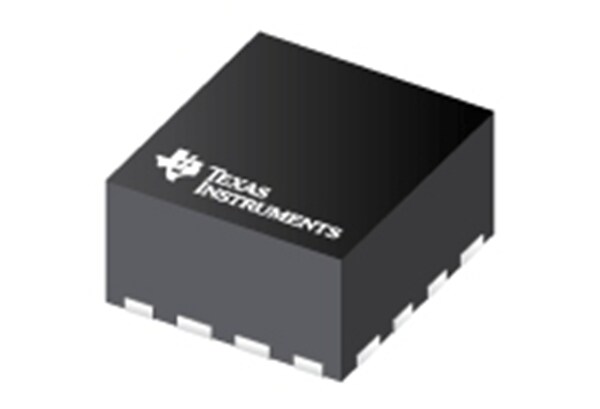

德州仪器TPS25947 5.5A熔断器是一个小封装的高度集成电路保护和电源管理解决方案。该设备提供多种保护模式，使用很少的外部组件，是一个强大的防御过载，短路，电压浪涌，反向极性和过大的浪涌电流。与集成的背对背fet，反向电流流从输出到输入在任何时候都被阻止，使该设备非常适合功率MUX/ORing应用。它们也非常适合于需要负载侧能量来维持存储的系统，以防输入电源出现故障。该器件采用基于线性ORing的方案，以确保几乎为零的直流反向电流，并模拟理想的二极管行为，具有最小的正向压降和功耗。

输出转换速率和涌流可以调整使用一个单一的外部电容。保护负载不受输入过电压条件的影响，可以将输出固定到安全的最大电压(引脚可选)，也可以在输入超过可调过电压阈值时切断输出。这些设备通过主动限制电流或断路来响应输出过载。输出电流限制阈值，以及瞬态过流消隐定时器，都是用户可调的。电流限制控制引脚也作为一个模拟负载电流监视器。该设备可在2mm x 2mm, 10针HotRod QFN包改善热性能和减少系统占地面积。德州仪器TPS25947的特点是可在-40°C至+125°C的结温范围内工作。

特性

• 2.7V至23V宽工作输入电压范围

• 28 v绝对最大

• 可承受-15V的负电压

• 集成背对背fet低通电阻(R(ON) = 28.3毫欧(典型值))

• 理想的二极管操作与真正的反向电流阻塞

• 快速的过电压保护装置

• 具有引脚选择阈值(3.8V, 5.7V, 13.8V)和5µs (Typ.)响应时间OR的过压钳(OVC)

• 可调过电压锁定(OVLO)，响应时间为1.2µs(典型值)

• 带负载电流监视器输出的过流保护(I(LM))

• ±10%精度的I(LIM) >1

• 有源电流限制或断路器选项

• 阈值可调(I(LIM)) 0.5A - 6A

• 可调瞬态消隐定时器(ITIMER)，允许峰值电流高达2 x I(LIM)

• ±6% (I(OUT)≥1A)输出负载电流监测精度

• 快速响应短路保护

• 500ns(典型值)响应时间

• 可调(2 x I(LIM))和固定阈值

• 具有可调欠压锁定阈值(UVLO)的有源高使能输入

• 可调输出转率控制(dVdt)

• 超温保护

• 数字输出

• 优先功率MUX控制(AUXOFF)和故障指示(FLT)或

• 良好指示(PG)，阈值可调(PGTH)

• UL 2367认证(待定)

• IEC 62368 CB认证(待定)

• 占地面积小:QFN 2mm × 2mm，间距0.45mm

应用程序

• 电力MUX /打鼾

• 适配器的输入保护

• USB PD保护- PC/笔记本/显示器/码头

• 服务器/ PC主板/扩展卡

• 企业存储—RAID/HBA/SAN/eSSD

• 病人监控

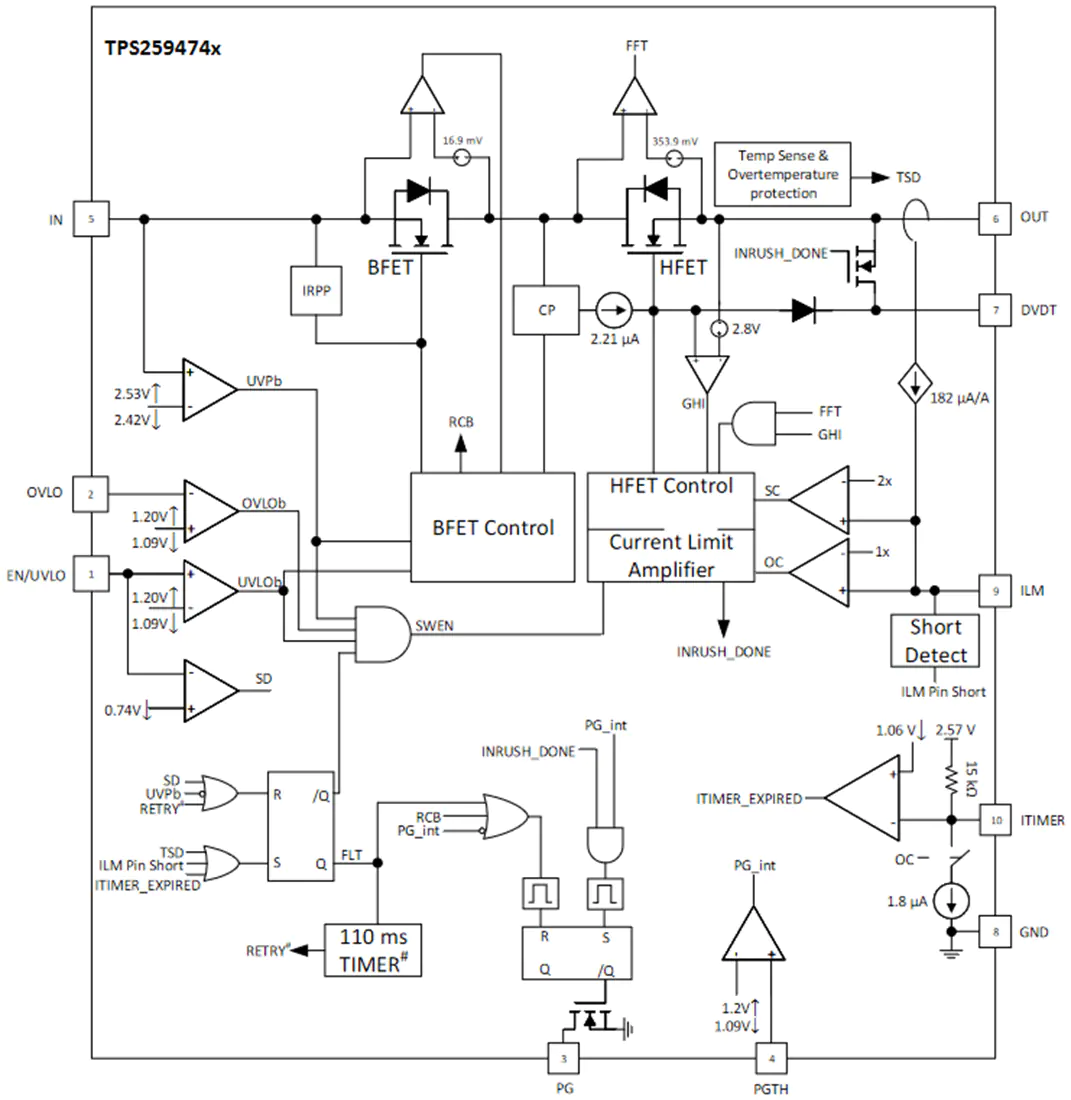

原理框图
