德州仪器TPS2521x 4A保险丝是一个小封装的高度集成电路保护和电源管理解决方案。该设备提供多种保护模式，使用很少的外部组件，是一个强大的防御过载，短路，电压浪涌，反向极性和过大的浪涌电流。使用集成的背靠背fet，从输出到输入的反向电流在任何时候都被阻塞，使得该设备非常适合需要负载侧能量来维持存储的系统，以防输入电源故障。

输出限流电平可以通过一个外接电阻设定。也可以通过测量限流电阻上的电压降来获得输出负载电流的准确感觉。具有特殊涌流要求的应用程序可以通过一个外部电容设置输出转换速率。通过箝位输出到一个安全的固定最大电压(引脚可选)，保护负载不受输入过电压条件的影响。该设备可在2mm × 2mm, 10针HotRod QFN包，以提高热性能和减少系统占地面积。德州仪器TPS2521x的特点是可在-40°C至+125°C的结温范围内工作。

特性

• 2.7V至5.7V宽工作输入电压范围

• 28 v绝对最大

• 可承受-15V的负电压

• 集成背对背fet低通电阻(R(ON) = 31毫欧 (typ))

• 理想的二极管操作与真正的反向电流阻塞

• 快速过电压箝位(OVC)，引脚选择阈值(3.8V, 5.7V)， 5µs (Typ.)响应时间

• 带负载电流监测输出的过流保护(ILM)

• ±10%精度的I(LIM) >1

• 有功限流响应

• 可调门限(I(LIM)) 0.5A ~ 4.44A

• 可调瞬态消隐定时器(ITIMER)，允许峰值电流高达2 x I(LIM)

• ±6% (I(OUT)≥1A)输出负载电流监测精度

• 快速响应短路保护

• 500ns(典型值)响应时间

• 可调(2 x I(LIM))和固定阈值

• 有源高电平使能输入，可调欠压锁定阈值(UVLO)

• 可调输出转率控制(dVdt)

• 超温保护

• 良好指示(PG)，阈值可调(PGTH)

• IEC 62368 CB认证(待定)

• UL 2367认证(待定)

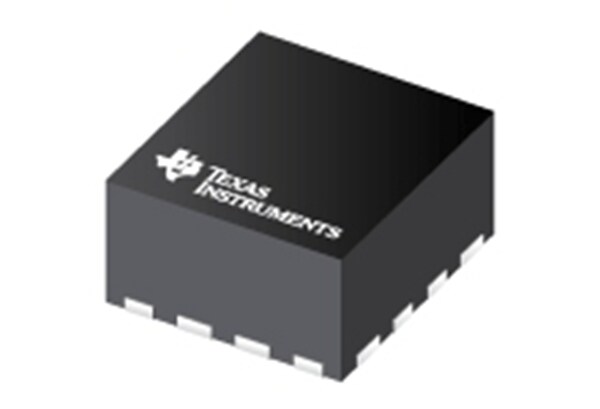

• 占地面积小:QFN 2mm × 2mm，间距0.45mm

应用程序

• 适配器的输入保护

• 企业存储—RAID/HBA/SAN/eSSD

• USB PD端口保护

• 服务器/ PC主板/扩展卡

• 监控/码头

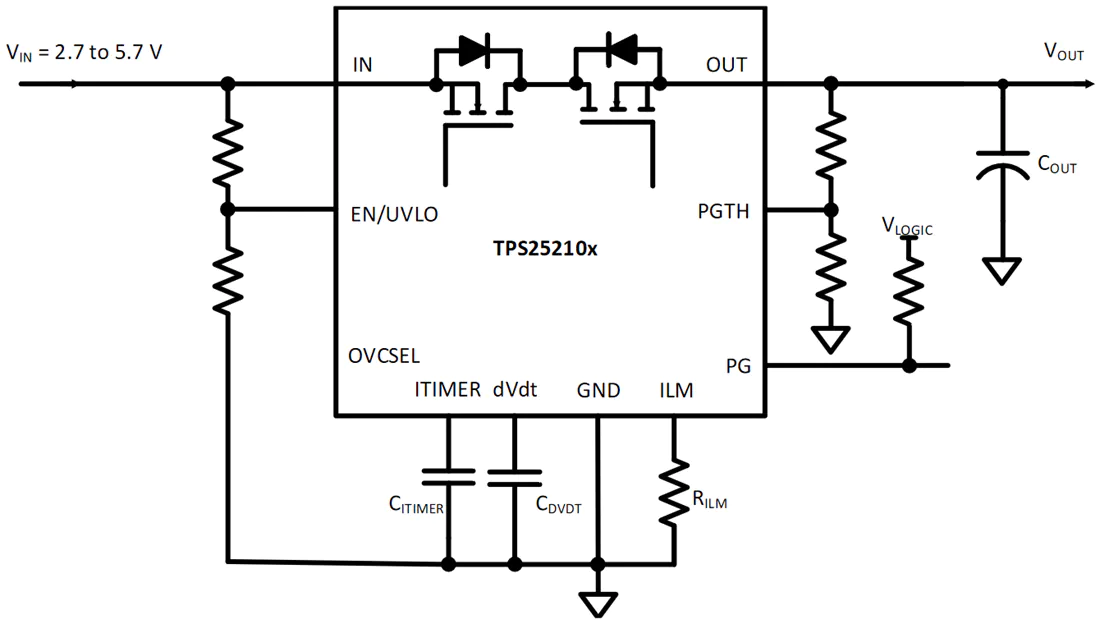

简化的示意图
