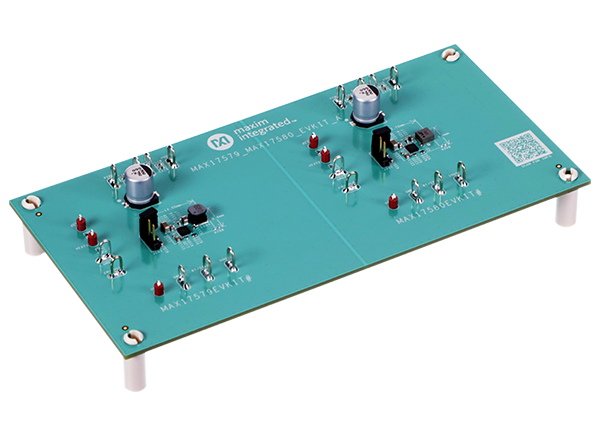

Maxim MAX17579EVKIT/MAX17580EVKIT评估套件提供了经过验证的设计来评估MAX17579和MAX17580的高效率、高压、逆变、喜马拉雅同步DC-DC转换器。该设备产生的输出电压(V(OUT))从-0.9V到- 36v，并可以提供高达300mA的负载电流从宽4.5V到60V- |v (OUT)|输入电压范围。

MAX17579EVKIT评估套件在16V到45V输入电源的负载电流高达240mA时产生-15V输出(VOUT1)，并在600kHz (fSW1)开关频率下工作。这种评估组件配置具有MAX17579，在所有负载下工作在连续导通模式(CCM)，因此，提供恒定频率的工作。

MAX17580EVKIT评估套件在16V到55V输入电源的负载电流高达300mA时产生-5V输出(VOUT2)，并在600kHz (fSW2)开关频率下工作。该评估组件配置了MAX17580，工作在断续传导模式(DCM)，在轻负荷下具有卓越的效率。

MAX17579EVKIT/MAX17580EVKIT评估试剂盒配置为最佳的效率和组件尺寸。评估套件具有可编程使能和输入欠压锁定(UVLO)、软启动、开路漏极RESET信号和外部时钟同步功能。评估套件还提供了一个很好的布局示例，对传导、辐射电磁干扰和热性能进行了优化。

特性

• 操作范围宽

• MAX17579EVKIT (V(OUT)1 = -15V, I(OUT)1 = 240mA, V(IN)1 Range = 16V to 45V)

• MAX17580EVKIT (V(OUT)2 = -5V, I(OUT)2 = 300mA, V(IN)2 Range = 16V to 55V)

• 使能/UVLO输入，电阻可编程UVLO阈值

• 可调软启动时间

• 复位输出带有上拉电阻到外部电源

• 系统接地接口EN/UVLO和RESET引脚

• 过流、过温保护

• 证明PCB布局

• 完全组装和测试

• 符合CISPR 32 (EN55032) B级的传导和辐射排放

必需的设备

• MAX17579EVKIT, MAX17580EVKIT评估试剂盒

• 60V, 0.5A直流输入电源

• 5V, 10mA直流输入电源

• 负载在-5V时能够下沉300mA，在-15V时能够下沉240mA

• 两个数字万用表(DMM)

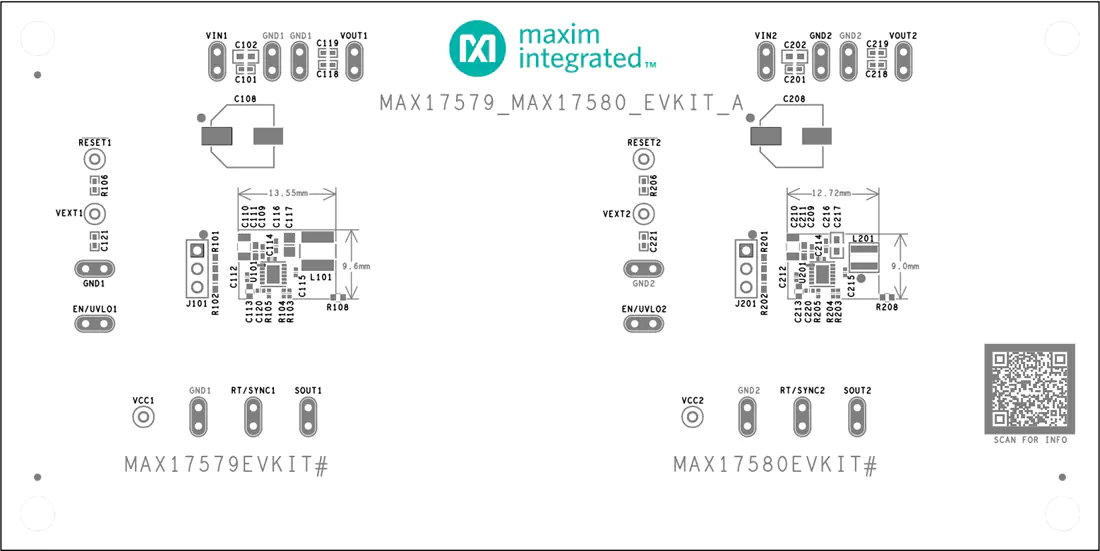

板布局
