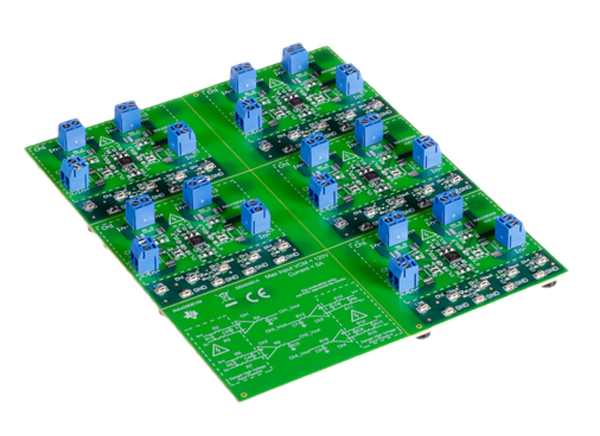

德州仪器INA4290EVM放大器评估模块(EVM)设计用于评估INA4290电压输出、电流分流监视器在各种配置下的性能。INA4290器件是一个电压输出，高侧四通道电流检测放大器在QFN(16)封装。INA4290的增益范围从20 V/V到500 V/V，这取决于所选择的增益选项。INA4290EVM提供了INA4290的基本功能评估。夹具布局不是目标电路的模型，也不是用于电磁兼容性(EMC)测试。德州仪器INA4290EVM是PCB和五个可选的PCB图样的工程师可以使用它来测试每个五增益选项(1 - 5)。每个电路板断路都有一个INA4290An设备(其中n是1、2、3、4或5),测试点和外部硬件连接的套接字,垫焊下来可选的电路。

特性

• 通过提供的器件板评估所有增益选项

• 多种输入信号选择，包括焊接分流电阻(2512)和安全地测量电流至5A的方法

• 易于访问设备引脚与测试点

• 在输入引脚和输出引脚处用于可选过滤的焊盘和插座

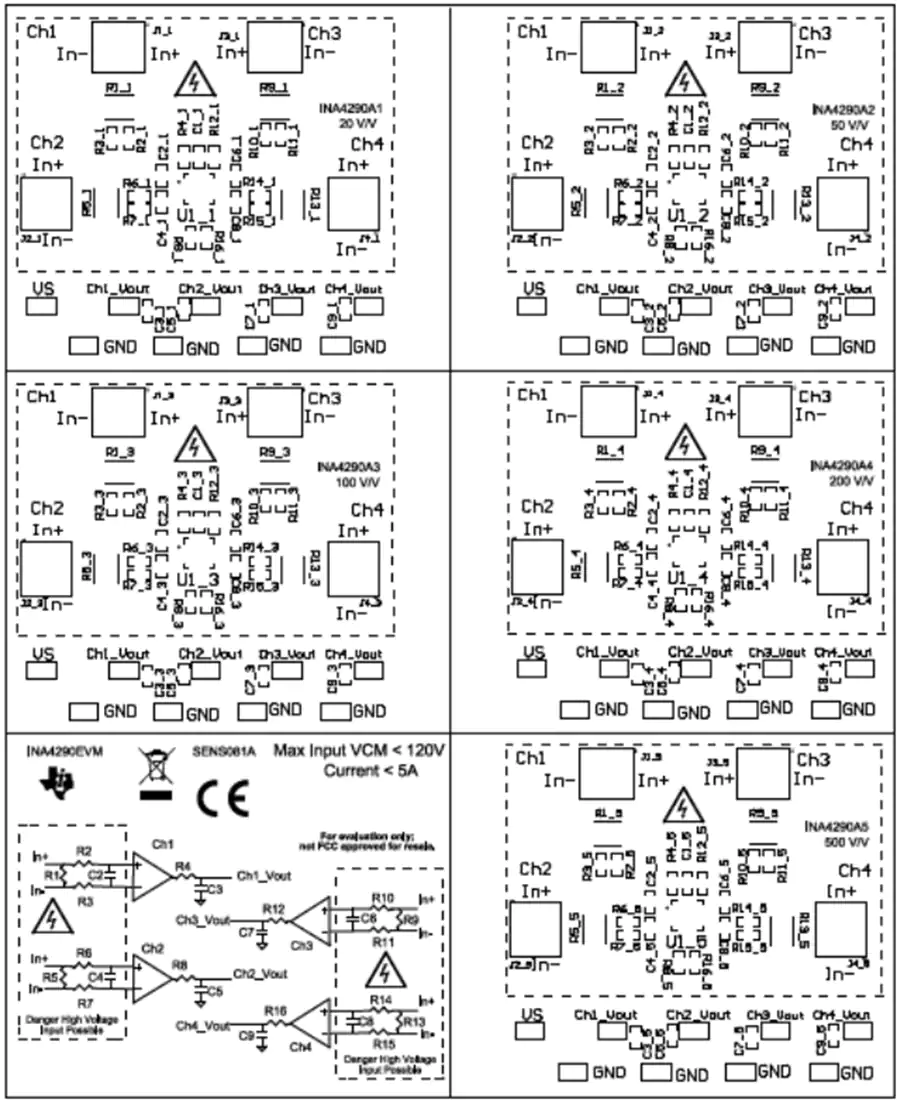

板布局
