德州仪器AMC3336精密隔离Delta-Sigma (得尔塔西格马)调制器是为高阻抗交流电压测量而优化。完全集成、隔离的DC/DC转换器允许从设备的低侧进行单电源操作，这使得该设备成为空间受限应用的独特解决方案。增强电容隔离屏障根据VDE V 0884-11和UL1577认证，支持高达1.2kV(RMS)的工作电压。隔离屏障将运行在不同共模电压水平上的系统部件分开，并保护低压侧免受危险电压和损坏。

德州仪器AMC3336的输入经过优化，可直接连接到电阻网络或其他高阻抗电压信号源。优异的直流精度和低温漂移支持从-40°C到+125°C的扩展工业温度范围内的精确电压测量。通过使用数字滤波器(如sinc3滤波器)抽取比特流，该设备可以在78kSPS的数据速率下实现16位分辨率，动态范围为85dB。

特性

• 3.3V或5V单电源，集成DC/DC变换器

• ±1V输入电压范围，优化电压测量

• 1G欧姆(典型)输入电阻

• 低直流错误

• ±0.3mV(最大)偏移误差

• ±4µV/°C(最大)偏移量

• ±0.2%(最大)增益误差

• ±40ppm/°C(最大)增益漂移

• 90kV/µs (min.)高CMTI

• 系统级诊断功能

• 低电磁干扰(符合CISPR-11和CISPR-25标准)

• 安全认证

• 6000V(峰值)增强隔离按DIN VDE V 0884-11

• 4250V(RMS)隔离1分钟每UL1577

• 完全指定的扩展工业温度范围(-40°C至+125°C)

应用程序

• 隔离电压传感

• 马达驱动器

• 光伏逆变器

• 电力输送系统

• 保护继电器

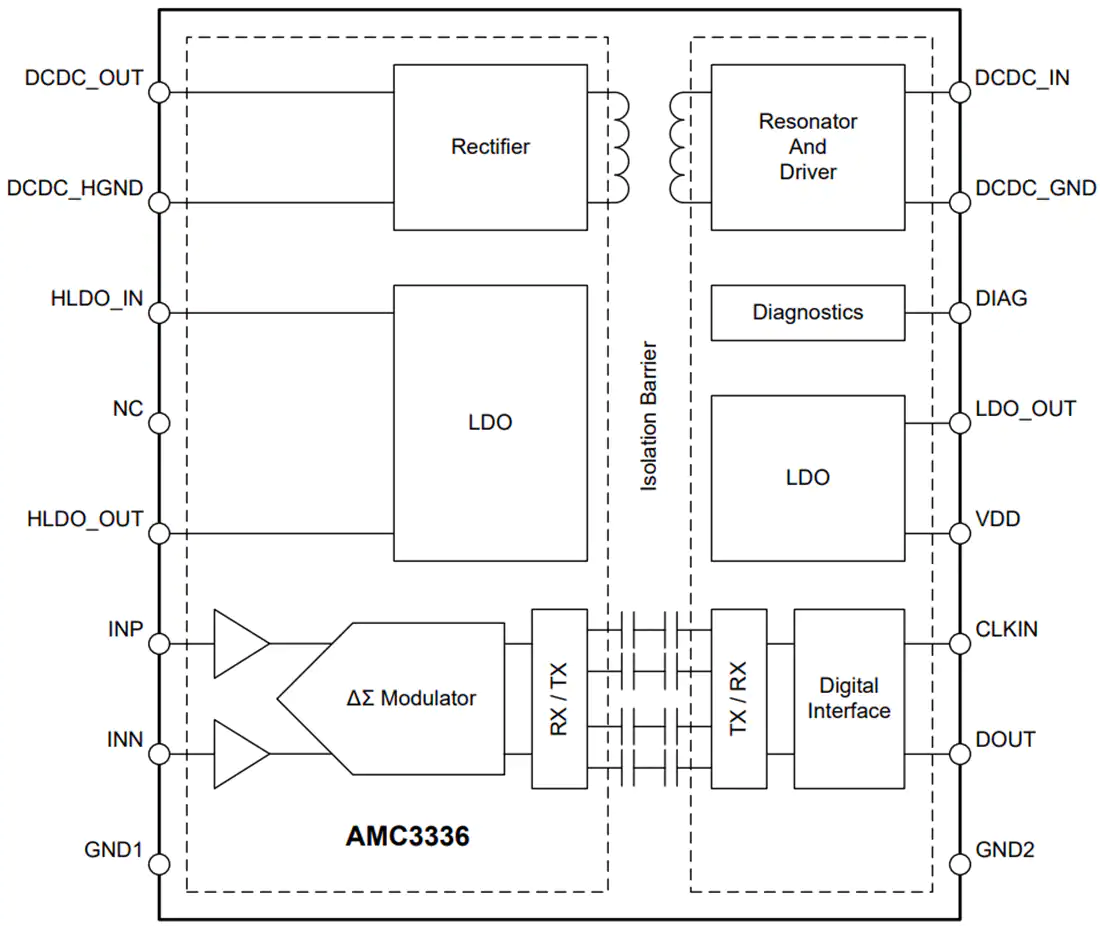

原理框图
