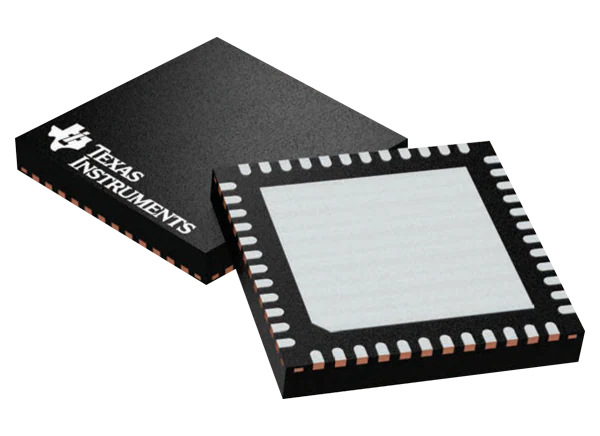

德州仪器TDES954 4.16Gbps V(3)链路反序列化Hub是一个多功能的双反序列化Hub，能够通过V3Link接口从一个或两个独立的来源接收序列化的传感器数据。当与TSER953序列化器配对时，TDES954从成像仪接收数据，支持2MP/60fps和4MP/30fps相机，以及卫星雷达和其他传感器，如ToF和LIDAR。数据被接收并聚合成符合MIPI scsi -2的输出，用于互连到下游处理器。对于具有DVP模式序列化器的传感器，TDES954接收和聚合来自一个或两个传感器的数据，包括全高清1080p 2MP 60/fps的成像传感器。当配置CSI-2接口进行双通道操作时，一个复制的MIPI CSI-2时钟通道可用来提供复制输出。复制模式创建聚合视频流的两个副本，用于数据日志记录和并行处理。

德州仪器TDES954及其合作伙伴TSER953芯片组设计用于通过50欧姆单端同轴电缆或100欧姆差分STP电缆接收数据。反序列化器集线器是Power-over-Coax应用的理想选择，并且接收均衡器自动适应补偿电缆损耗特性，不需要额外的编程，包括电缆随时间的退化。每个V(3)Link接口包括一个独立的低延迟双向控制通道(BCC)，该通道连续传输I(2)C、GPIO等控制信息。用于传感器同步和诊断功能的GPIO信号也利用了BCC。

特性

• 双反序列化器hub在V(3)Link接口上聚集一个或两个主动传感器

• 设备温度范围:-20℃~ +85℃T(A)

• Power-over-coax (PoC)兼容收发器

• MIPI DPHY版本1.2 / CSI-2版本1.3兼容:

• CSI-2输出端口

• 支持1、2、3、4个数据通道

• CSI-2数据速率可扩展为400Mbps / 800Mbps / 1.5Gbps / 1.6Gbps每个数据通道

• 可编程数据类型

• 四个虚拟通道

• ECC和CRC生成

• 超低的数据和控制路径延迟

• 支持使用单端同轴电缆或屏蔽双绞线

• 自适应接收均衡

• I(2)C与快速模式加上高达1Mbps

• 灵活的gpio相机同步和诊断

• 兼容TSER953序列化器

• 线路故障检测和高级诊断

• 符合IEC 61000-4-2 ESD标准

应用程序

• 电器

• 视频监控

• 电梯和自动扶梯

• 工业机器人

• 机器视觉

• 患者监测和诊断

• 成像

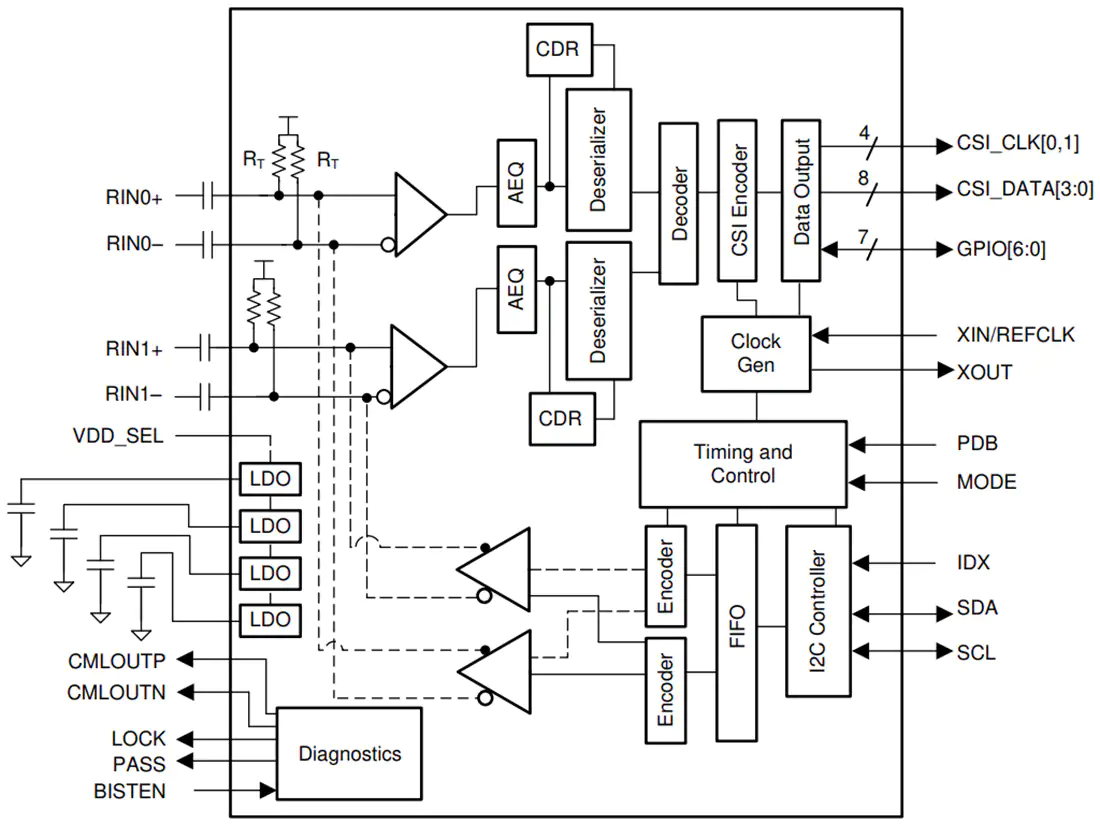

原理框图
