Trinamic TMC2225步进驱动提供了一个集成的电机驱动解决方案，用于3D打印，相机，扫描仪，和其他自动化设备应用。TMC2225采用了StealthChop静音驱动技术，确保无噪音的运行，最大的效率和最佳的电机扭矩。它的快速电流调节和可选的结合与SpreadCycle允许高度动态运动。集成的功率mosfet处理电机电流高达1.4A(RMS)。保护和诊断功能支持强大和可靠的操作。一个简单易用的UART接口提供了更多的调优和控制选项。特定于应用程序的调优可以存储在OTP(一次性可编程)内存中。

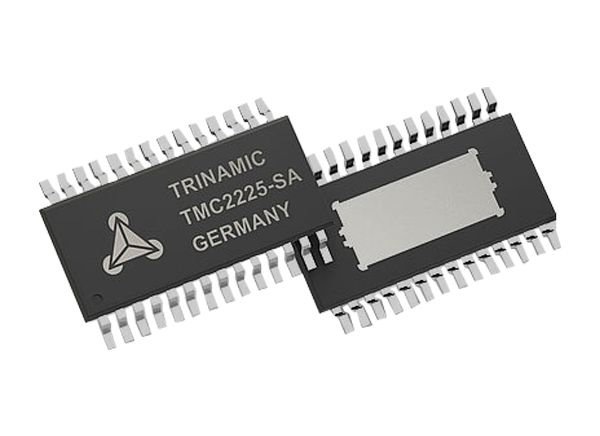

Trinamic TMC2225步进驱动器采用HTSSOP封装，外露衬垫具有较高的热性能。

特性

• 2相双极步进电机的步进/Dir驱动器，最高2A线圈电流(峰值)

• 步骤/DIR接口4,8,16，或32微步引脚设置

• 通过MicroPlyer 插值平滑运行256微步

• StealthChop2 无声电机运行

• SpreadCycle 高动态马达控制斩波器

• 斩波方案的引脚选择

• 低R(DS(on))在25°C


• 下部:280欧姆

• 高端:290欧姆

• 4.75V至36.0V(DC)电压范围

• 自动备用电流减少选项

• 内部感应电阻选项(不需要感应电阻)

• 被动制动和自由行驶

• 单线UART和OTP高级配置选项

• 集成脉冲发生器为独立运动

• 全面保护和诊断

• HTSSOP28包

• 通过无铅认证

应用程序

• 3 d打印机

• 打印机

• 销售点

• 办公和家庭自动化

• 缝纫机

• 中央电视台

• 安全

• 自动取款机

• 现金回收

• 暖通空调

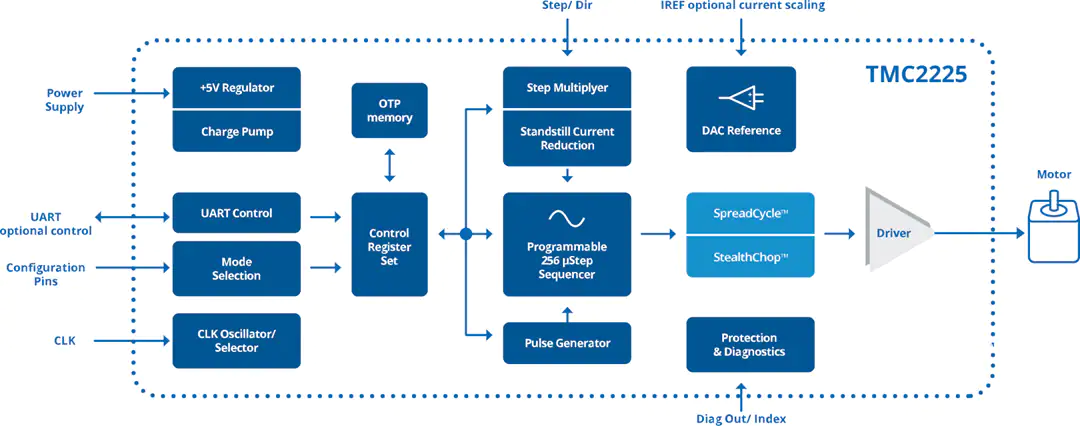

框图

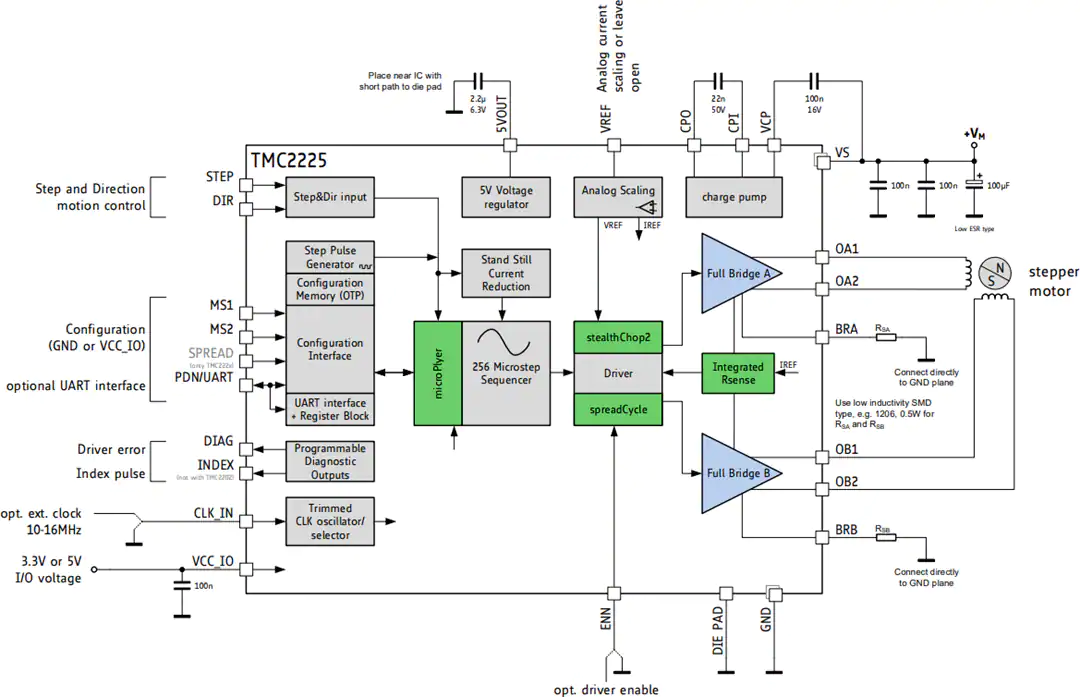

典型应用电路

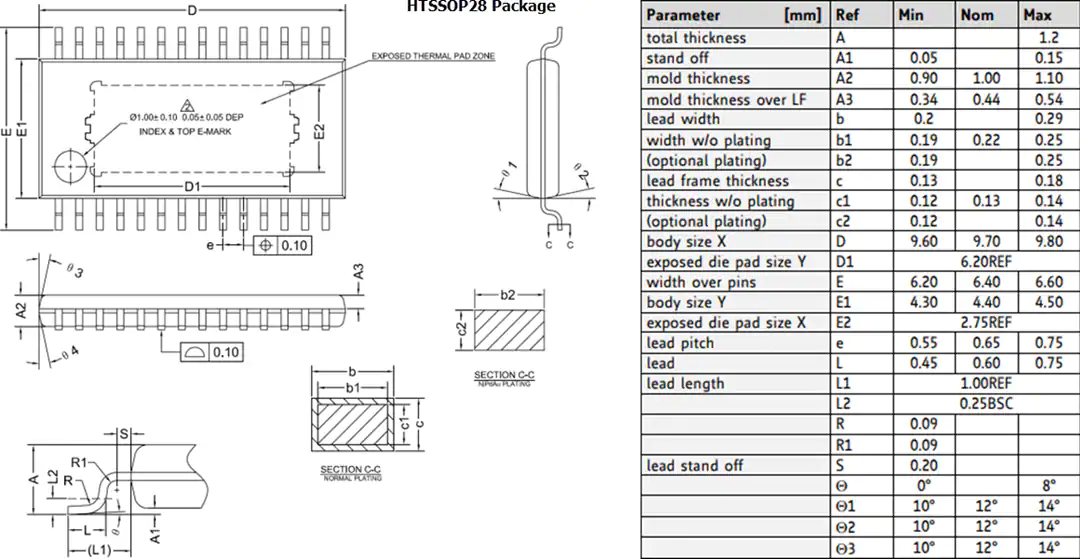

规格参数
