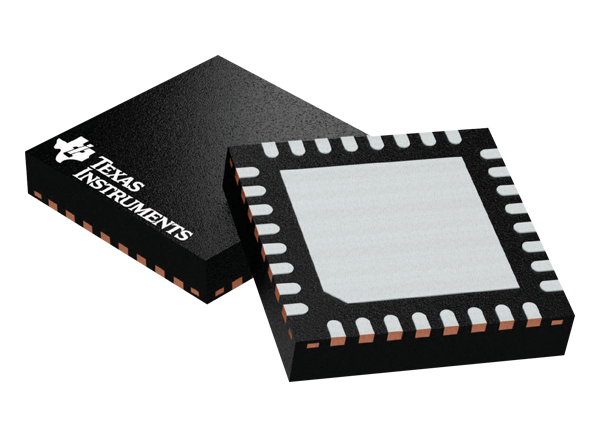

德州仪器ADS125H01 24位Delta-Sigma  模数转换器(ADC)具有低噪声可编程增益放大器(PGA)，时钟振荡器，和信号或参考范围外的监视器。与离散解决方案相比，集成了宽输入范围，±18V电源PGA和ADC到单个封装中，减少了50%的板面积。

可编程的衰减和增益0.125到128(对应于±20V到±20mV的等效输入范围)消除了外部衰减器或外部增益级的需要。一个1G欧姆最小输入阻抗减少了传感器负载产生的误差。此外，低噪声和低漂移性能允许直接连接到受高共模电压影响的应变片电桥和热电偶传感器。

数字滤波器可编程范围从2.5SPS到40kSPS。当数据速率≤50SPS或60SPS时，50Hz和60Hz线周期噪声的衰减降低了测量误差。在大多数数据速率，过滤器提供无延迟转换数据，在外部通道排序期间的高数据吞吐量。德州仪器ADS125H01安装在5mm × 5mm VQFN封装中，在-40°C至+125°C温度范围内完全指定。

特性

• ±20V输入，24位delta-sigma ADC

• 2.5SPS到40kSPS可编程数据速率

• 高压，1G欧姆输入阻抗PGA

• 128到0.125

• 可达±20V差分输入范围

• 绝对输入范围可达±15.5V

• 可编程衰减和增益

• 高性能ADC

• 45nV(RMS)(增益= 128,20SPS)噪声

• 105分贝CMRR

• 95dB 50Hz和60Hz的拒绝

• nv / 10°C抵消漂移

• 1 ppm /°C增益漂移

• 2 ppm INL

• 集成功能和诊断

• 内部振荡器

• 信号和参考电压监视器

• 循环冗余校验(CRC)

• 电力供应

• 4.75V ~ 5.25V AVDD

• 2.7V到5.25V的DVDD

• ±5V至±18V HVDD

• 工作温度-40℃~ +125℃

• 5mm × 5mm VQFN包装

应用程序

• PLC模拟输入模块

• 电压(±10V或0V ~ 5V)

• 电流(4mA至20mA带分流)

• 电池测试

• 数据采集(数据收集)

• 高共模电压输入

• 高端电流测量

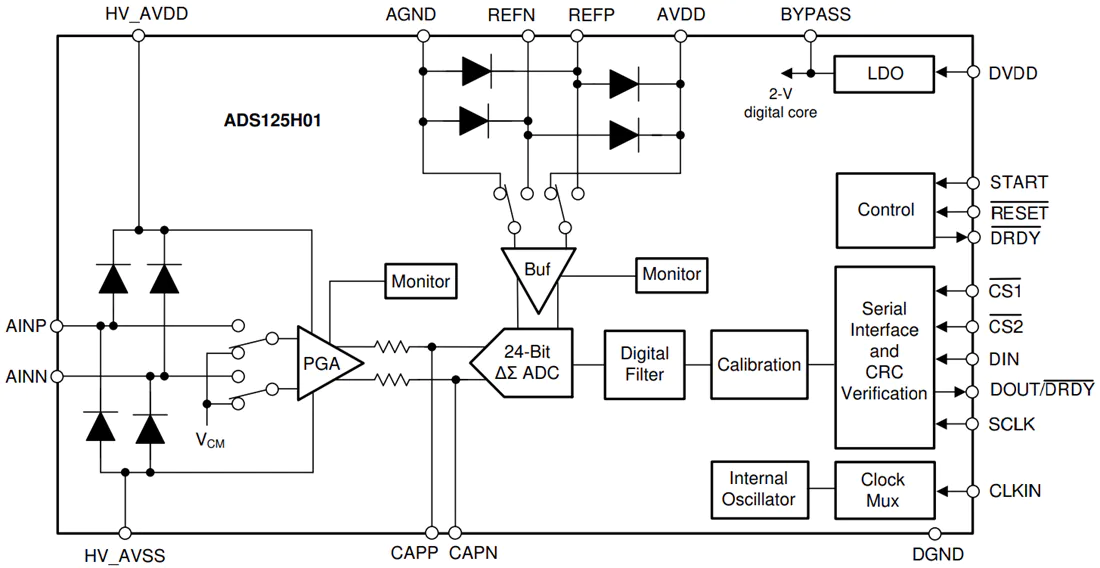

原理框图
