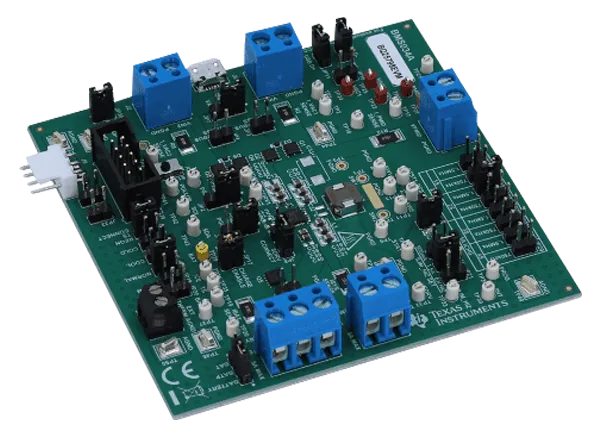

德州仪器bq25792EVM/bq25798EVM充电器评估模块(EVMs)用于对bq25792或bq25798设备进行评估。bq25792/bq25798设备是集成开关模式buck-boost电池充电管理设备在HOTROD (QFN)包。它们适用于1系列到4系列的锂离子电池和锂聚合物电池，从3.6V到24V输入，可编程750KHz和1500KHz的开关频率。I(2)C串行接口与充电和系统设置，使该设备真正灵活的解决方案。德州仪器bq25798具有最大功率点跟踪(MPPT)功能，可与太阳能电池板等HiZ电源使用。

特性

• 轻松评估HOTROD (QFN)包中的高效率5A开关式buck-boost充电器

• 对于bq25792EVM，使用EV2400接口在充电和USB on - go (OTG)之间切换，并通过集成模数转换器(ADC)监测充电器状态和故障，以及电压和电流。

• 对于bq25798EVM，使用EV2400或USB2ANY接口切换充电和USB on - go (OTG)，以及监测充电器状态和故障，以及电压和电流与集成模数转换器(ADC)

• 使用板载USB输入适配器连接到USB源或通信通过D+/D -设置默认输入电流限制

• 板载测试点，感应电阻和跳线方便高效和高精度的电压和电流调节测量

• 双向阻塞nfet包括评估双输入源选择器，跳线旁路

 内容

• bq25798EVM评估模块

• 套件不包括操作所需的EV2400或USB2ANY

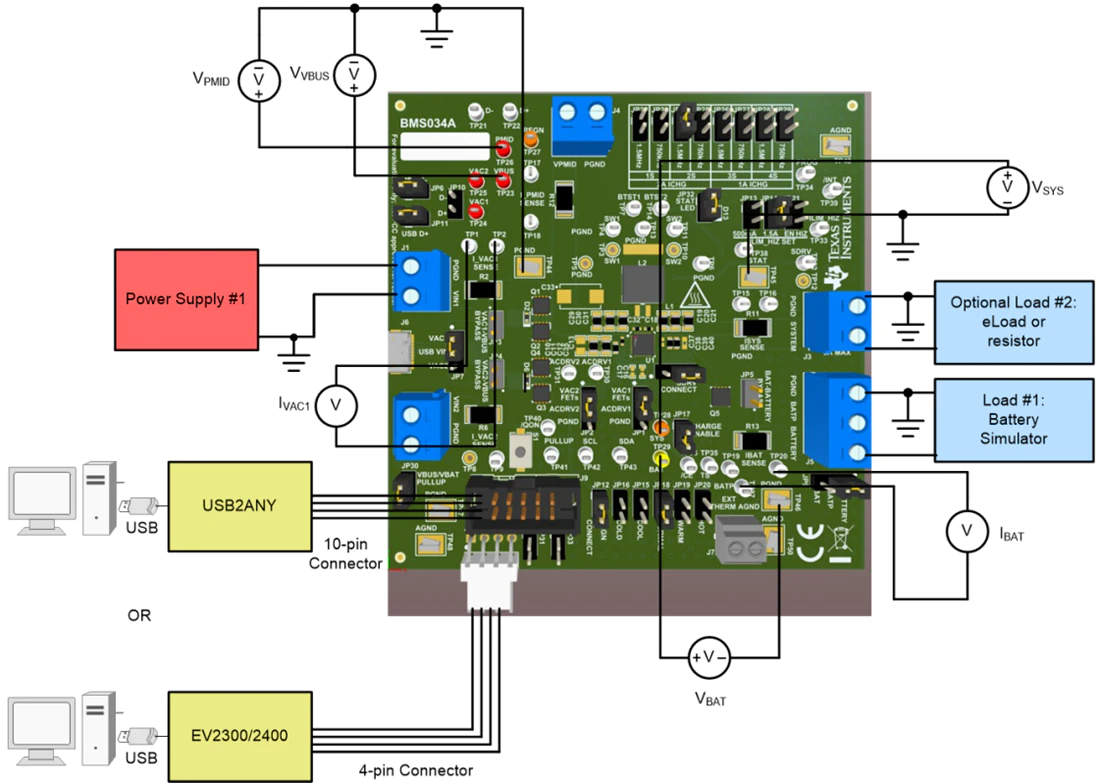

测试设置
