德州仪器bq25171EVM充电器评估模块(EVM)旨在帮助用户评估和测试bq25171设备的各种操作模式。bq25171是一种多化学电池充电器IC，用于1-2电池锂离子/LiFePO4/LiPolymer或1-6电池镍氢。电池化学是使用带有外部电阻的CHM_TMR引脚编程的。充电电压可以通过使用VSET上的外部电阻在德州仪器bq25171EVM上调整。充电电流可以设置从60mA到600mA与外部电阻上的ISET。

特性

• 完整的小型线性充电器评估解决方案，能够为单个锂离子电池或LiFePO4电池提供高达800mA的电流

• 可以使用交换机选择常用的配置

• 调整充电电流在大范围内与TS传感

必需的设备

• 电池模拟器，如Keithly 2400或同等型号或单/双电池

• 电源，单单元5V 1A输入，双单元12V 1A输入

• 注意，该单元可在18V输入下运行

• 电压表

• 当前的计

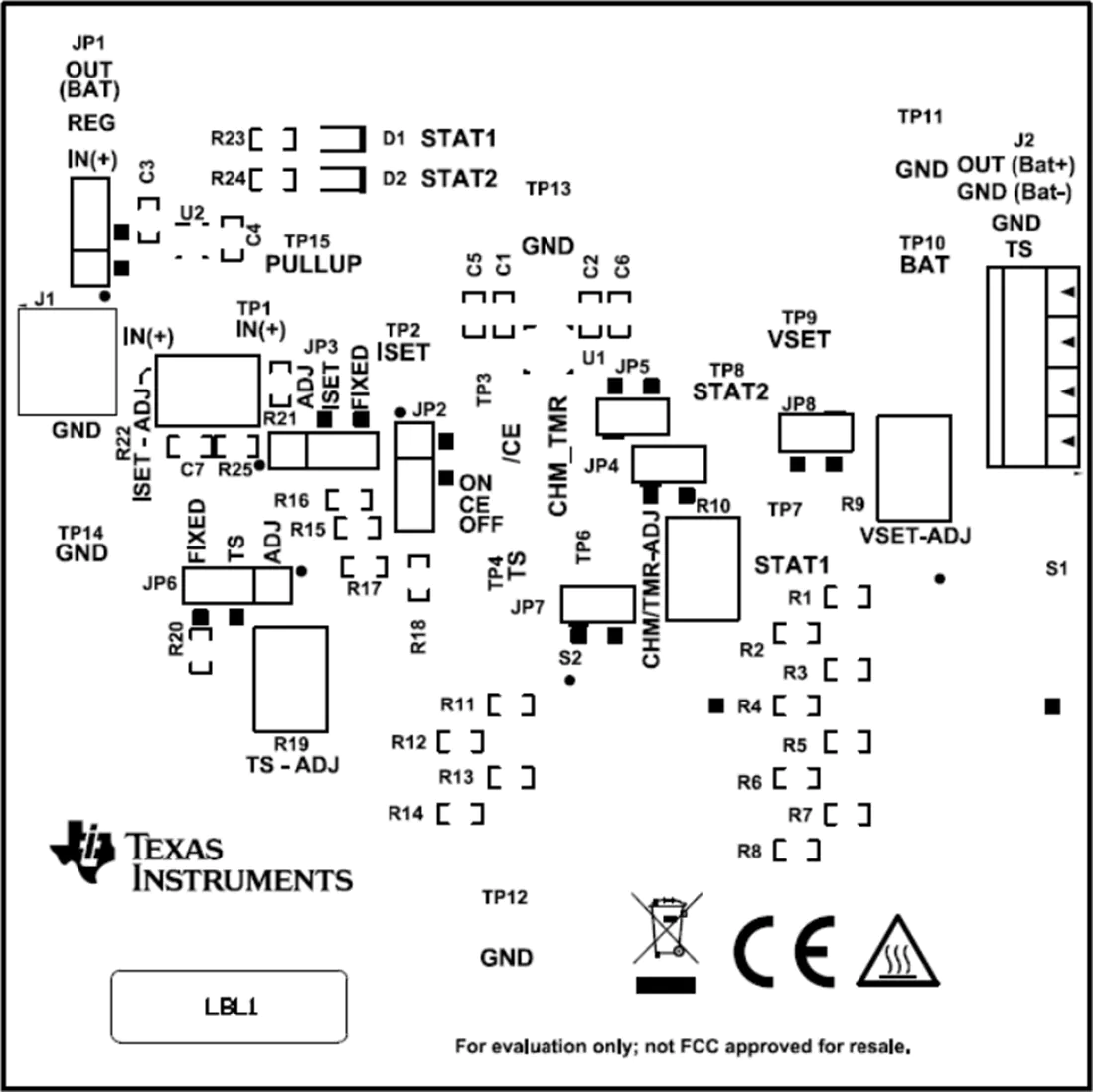

板布局
