Maxim MAX33046E半双工RS-485/RS-422收发器提供了灵活性，操作在3.3V或5.0V供电轨。MAX33046E驱动输出和接收输入具有高故障和高esd(静电放电)保护。

Maxim MAX33046E上的A/B线提供±25V故障保护，用于意外短路的本地电源和±40kV
ESD(人体模型)HBM保护。根据IEC 61000-4-2，该设备还具有±15kV气隙放电和±10kV接触放电的额定电压。

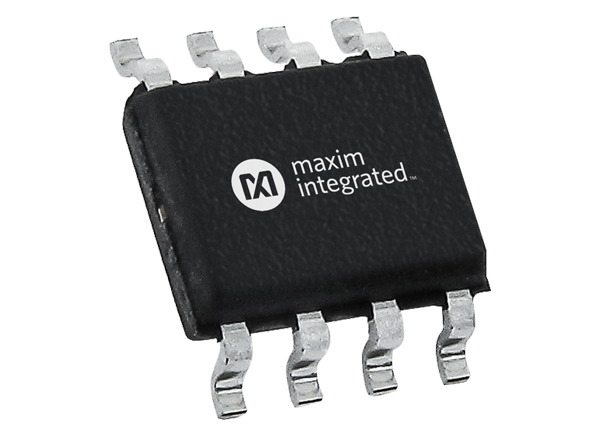

MAX33046E收发模块额定数据速率为20Mbps，工作环境温度从-40°C到+125°C。该器件封装在一个8针SOIC中，为恶劣环境中的应用提供了增强的保护。

特性

• 集成保护增强了鲁棒性


• ±40kV HBM ESD每JEDEC JS-001

• ±15kV气隙ESD符合IEC 61000-4-2

• 根据IEC 61000-4-2接触ESD

• ±25V驱动器输出/接收输入故障保护范围

• High-ESD保护


• Short-circuit-protected输出

• True fail-safe receiver防止在接收方输入短或打开事件时错误转换

• 热插拔功能消除了接收端输入短路或打开事件时的错误转换

• 高速数据速率高达20Mbps

• 在总线上支持最多256个节点

• 工作温度范围宽-40°C至+125°C

应用程序

• 可编程序控制器

• 工厂自动化设备

• 运动控制器

• 编码器的接口

• 背板总线

• 电信设备

简化框图
