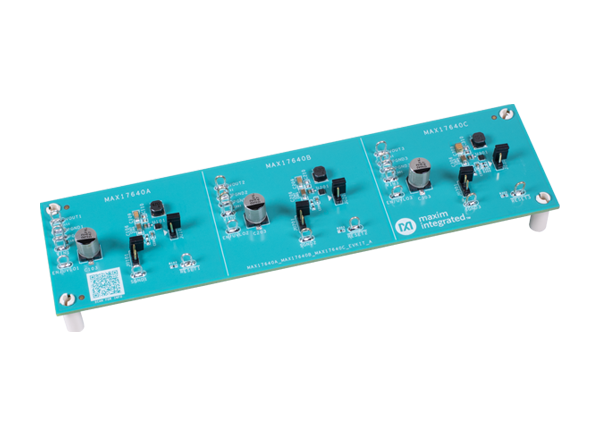

Maxim MAX17640A, MAX17640B和MAX17640C评估套件提供了经过验证的设计来评估MAX17640A, MAX17640B和MAX17640C高压，高效率，同步降压DC-DC变换器的性能。MAX17640降压DC-DC转换器是一款高效、高压、喜马拉雅同步DC-DC转换器，集成了mosfet，工作在4.5V到60V的宽输入电压范围内。

MAX17640A, MAX17640B和MAX17640C评估套件具有可调输入欠压锁定，开路漏极复位，过流保护，可选择的操作模式和热关闭。

特性

• 输入电源可达60V

• 固定5V、固定3.3V、可调12V应用电路

• 负载电流高达400mA

• 固定开关频率

• 使能/UVLO输入，电阻可编程UVLO阈值

• 可选择的PWM和PFM模式的操作

• 排水明沟复位输出

• 过流、过温保护

• 证明PCB布局

• 完全组装和测试

• 符合CISPR32(EN55032) B级的传导和辐射排放

必需的设备

• 一个60V, 400mA直流电源

• 数字万用表(DMM)

• 负载电阻可下沉至400mA (8.25欧姆为MAX17640A, 12.5欧姆为MAX17640B, 30欧姆为MAX17640C)

PCB布局图
