Maxim MAX17640降压DC-DC转换器是一种高效、高压、喜马拉雅同步DC-DC转换器，集成mosfet在4.5V至60V的宽输入电压范围内工作。转换器支持高达400mA和产生输出电压从0.9V到0.89 x VIN;MAX17640A固定在3.3V, MAX17640B固定在5.0V, MAX17640C可调。

Maxim MAX17640降压DC-DC转换器采用峰值电流模式控制架构，带有MODE引脚，可用于在脉宽调制(PWM)或脉频调制(PFM)控制方案中操作设备。为了降低输入涌流电流，MAX17640提供内部软启动。该设备还包含一个EN/UVLO引脚，允许用户在所需的输入电压水平上打开部件。一个开漏复位引脚可用于输出电压监测。

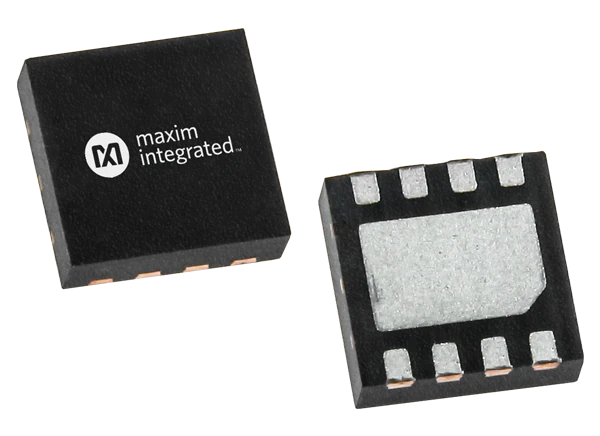

MAX17640具有宽-40°C至+125°C的环境工作温度范围，并可在一个紧凑的，8针，2mm x 2mm TDFN封装。

特性

• 消除外部组件，降低总成本


• 无肖特基同步运行，效率高，成本低

• 内部补偿

• 内部反馈分压器固定3.3V, 5V输出电压

• 内部软启动

• 全陶瓷电容器，超紧凑布局

• 在一个系统中支持多个rails的灵活性


• 宽4.5V ~ 60V输入电压范围

• 固定3.3V和5V输出电压选项

• 可调0.9V至0.89 x VIN输出电压选项

• 提供高达400mA的负载电流

• 可在PFM和强制pwm模式之间配置

• 降低功耗


• 92%的最高效率

• PFM特性，高轻载效率

• 2.2µA (typ)关机电流

• 在恶劣的工业环境中运行可靠


• 打嗝模式电流限制和自动重试启动

• 内置输出电压监测与开放漏极复位引脚

• 可编程EN / UVLO阈值

• 单调启动进入预置输出

• 超温保护

• 宽-40°C至+125°C的环境工作温度范围和-40°C至+150°C的结温范围

• 符合CISPR32 (EN55032) B级的传导和辐射排放

应用程序

• 工业传感器

• 电流回路4mA至20mA

• HVAC和建筑控制

• 高压LDO替换

• 通用荷载点

典型应用电路

框图
