Maxim MAX33070E/MAX33071E RS-485半双工收发器具有故障保护，对通信母线上的过压条件具有高±65V保护，确保在恶劣的工业环境中提供强大的保护。该器件在VCCH (+4.5V到+5.5V)范围内具有±40V的共模范围(CMR)，超过-7V到+12V的RS-485标准，使其适合于不同系统相互移动地电平的电噪声环境。MAX33070E/MAX33071E还包含一个高ESD保护电路，能够保护±40kV ESD人体模型(HBM)的驱动器输出和接收输入(a和B数据线)。

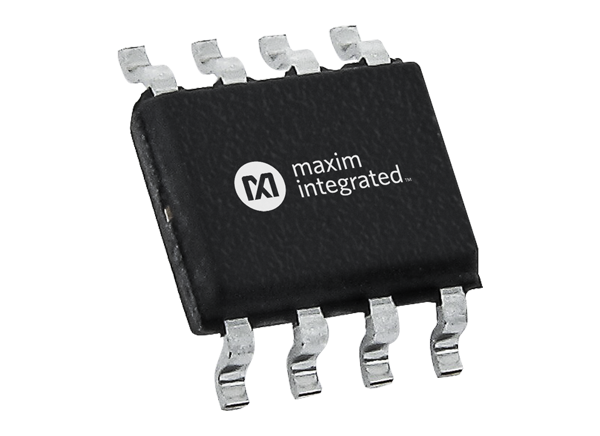

MAX33070E/MAX33071E RS-485半双工收发器可在8脚SO，和MAX33074E可在8脚SO与外露pad。所有设备的工作温度范围为-40℃~ +125℃。

特性

• 集成保护，强大的通信

• ±65V驱动器输出/接收输入故障保护范围

• 驱动输出/接收输入±40V共模范围

• ±40kV人体模型(JEDEC JS-001-2017)静电防护

• ±15kV气隙放电(IEC 61000-4-2) ESD保护

• ±10kV接触放电(IEC 61000-4-2) ESD保护

• 驱动器输出/接收输入保护(A、B数据线)

• 热交换保护

• 短路保护

• 热关机

• 真正的故障安全保证已知的接收器输出状态

• 工作温度范围宽，-40°C至+125°C

• 高性能收发机，设计灵活

• 符合RS-485 EIA/TIA-485标准

• 500kbps (MAX33070E)和2Mbps (MAX33071E)的最大数据速率

• 3.3V和5.0V供电电压

• 总线上多达256个设备的1/8单元负载

应用程序

• 工业自动化设备

• 家庭和楼宇自动化

• 农业及重型机械

• 电源和UPS

• 电梯控制

• 运动控制器

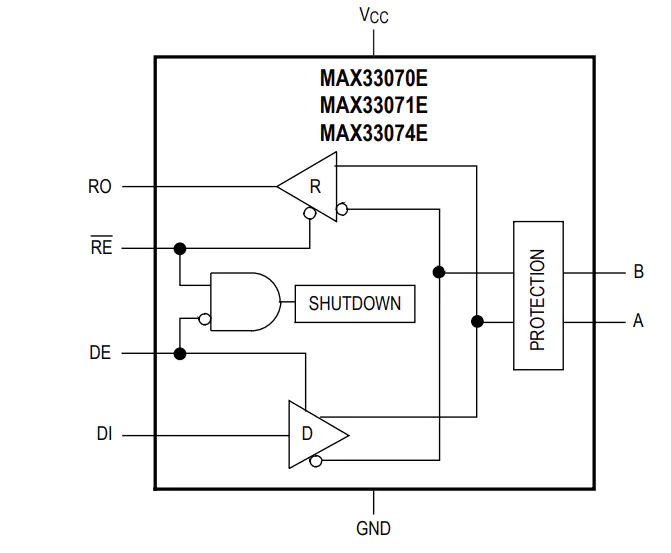

框图
