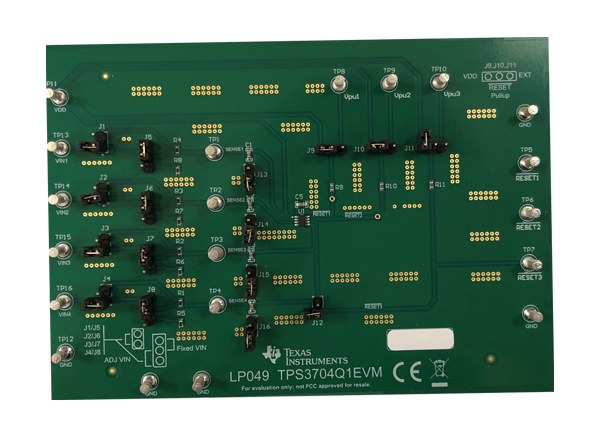

德州仪器TPS3704Q1EVM评估模块(EVM)是一个评估TPS3704-Q1的平台，TPS3704-Q1是一个SOT-23 (DDF)包中的多通道窗口管理器和复位IC。TPS3704Q1EVM监控单电压、双电压、三电压和四电压轨道。评估模块的输入电压可达6V。此评估模块可用于DDF包中的任何TPS3704x-Q1设备变体。测试点提供给用户额外的访问，如果需要，用于示波器或万用表的测量。

德州仪器TPS3704Q1EVM预先填充了TPS37044A7OHDDFRQ1。这个选项能够监控四个不同的输入电压轨，并在RESET1和/或RESET2上输出一个active-low RESET信号，这取决于输入电压的状态。如果用户需要其他选择，则需要将现有设备从单板上移除并更换。评估模块通过改变跳线配置来支持所有可能的选项。

特性

• 支持多通道变型(单、双、三、四电压监测)

• 操作不同的输出拓扑(开路漏极或推挽式)

• 可将监控的直流电压轨或监控电压分拆

• 通过跳线在所有/RESET输出上使用不同的上拉电压

• 可选输入电压监测RC输入滤波器(通过跳线)的噪声抑制

• 8针SOT-23 DDF包
