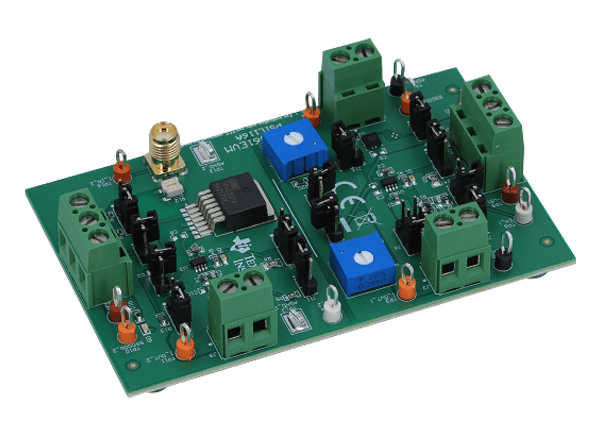

德州仪器TPS2661EVM电流回路保护器评估模块(EVM)允许TPS26611和TPS26612电流回路保护器的参考电路评估。德州仪器TPS2661产品是一款50V，通用(±20mA, 0mA至20mA, 4mA至20mA)电流回路保护器，集成固定双极30mA电流限制和输出过电压保护。该产品为输入/输出的误接线提供保护，并在工业和过程自动化系统中提供强大的信号线保护。

特性

• 支持双向电流回路，工作范围0V至±50V(带外部V(CC))

• 固定限制=±30mA±15%

• 使能(EN)引脚控制

• 通过SGOODb引脚报告零件状态

• 防止输入端误接线的保护

必需的设备

• 电力供应

• 一个双极性稳压电源(+15V, 0V， -15V) 500mA电流限制

• 一个200mA, 50V额定的源表

• 加载

• 10位电阻箱或等效电阻箱，能承受50V电压，并能承受输出短路

• 米

• 最少需要一个DMM

• 示波器

• 一个DPO2024或等价的

• 三个10x电压探头

• 直流电流探针

应用程序

• 工厂自动化和控制- plc -模拟输入/输出模块

• 电机驱动控制

• 哈特

• 暖通空调控制器

• 热控制器

• UART IO保护

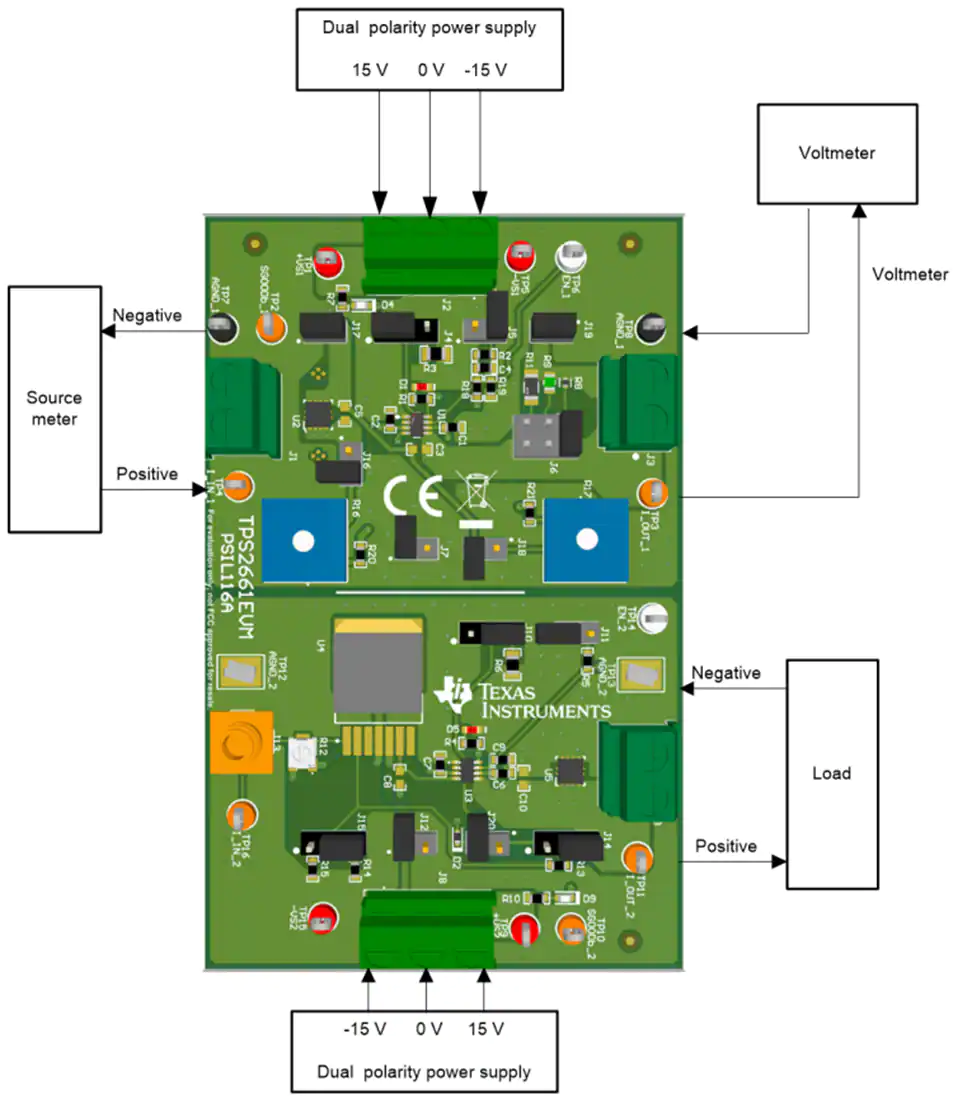

测试设置
