美国芯源系统(MPS) MPQ5068热插拔保护装置的设计，以保护电路的输出从其输入瞬态。该设备还保护其输入不受来自其输出的不希望的短路和瞬态的影响。在启动过程中，输出的转换速率限制了涌流电流。一个外部电容连接到SS引脚控制转换速率。

MPS MPQ5068热插拔保护装置使用感测FET拓扑提供电流限制的最大输出负载。从ISET引脚到接地的低功率电阻控制电流限制的大小。内部电荷泵驱动功率器件的栅极，使功率场效应晶体管具有非常低的导通电阻7毫欧。

MPQ5068提供故障保护，包括限流保护、热关闭和损坏的mosfet检测。电流限制和热关闭都支持可配置的自动重试和锁存模式。该设备还具有欠压保护功能。

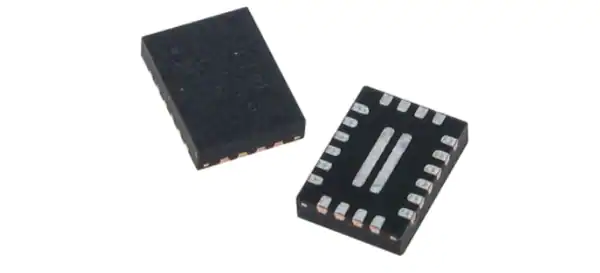

MPQ5068采用QFN-22 (3mm x 5mm)封装，符合AEC-Q100标准。

特性

• 集成7毫欧功率MOSFET

• 电流限制可调(5A ~ 15A)

• 输出电流测量

• 电流监测精度

• 快速响应(200ns)，保护时间短

• PG检测和FLTB指示

• 当V(IN) = 0V时，PG低电平

• 受损的MOSFET检测

• 外部软启动

• 欠压锁定

• 热保护

• 可采用QFN-22 (3mm × 5mm)包装

• AEC-Q100 1级

应用程序

• 汽车信息娱乐

• 汽车集群

• 先进的驾驶辅助系统

• 汽车系统

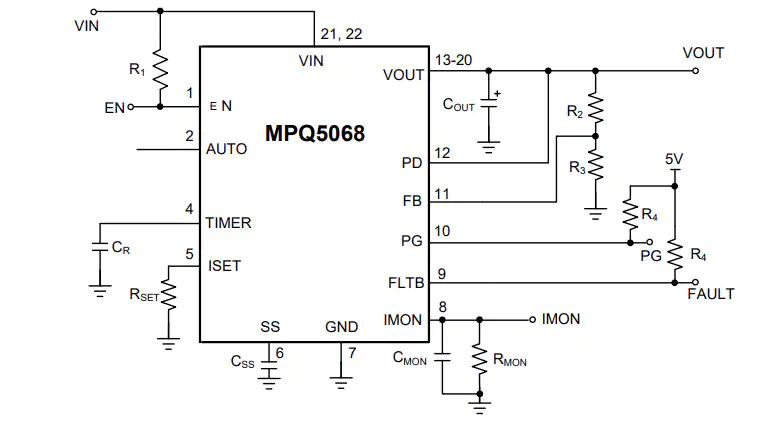

典型的应用程序
