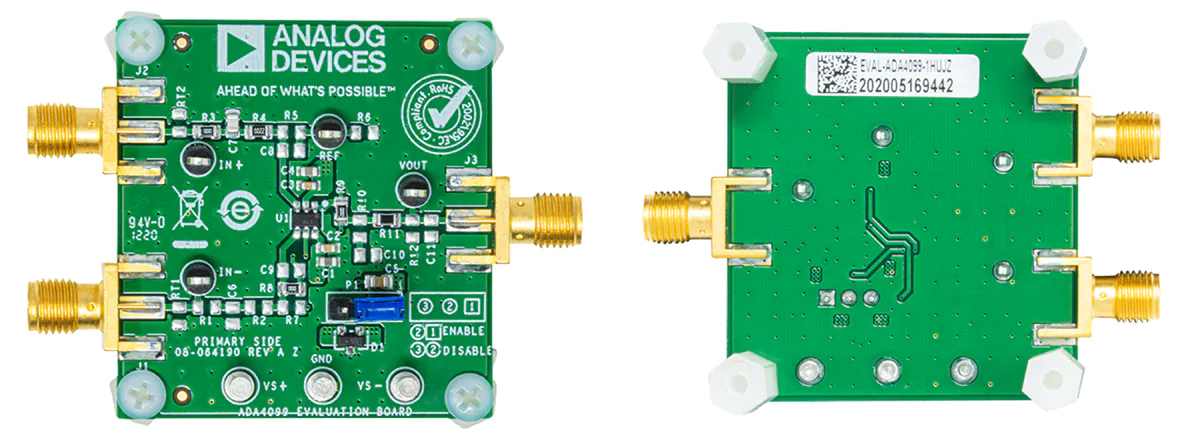

亚德诺半导体EVAL-ADA4099-1评估板是理想的开始开发与ADA4099-1 over - top 精密运算放大器。EVAL-ADA4099-1是一个使用增益1配置的预填充板。EVAL-ADA4099-1设计允许简化和高效使用。

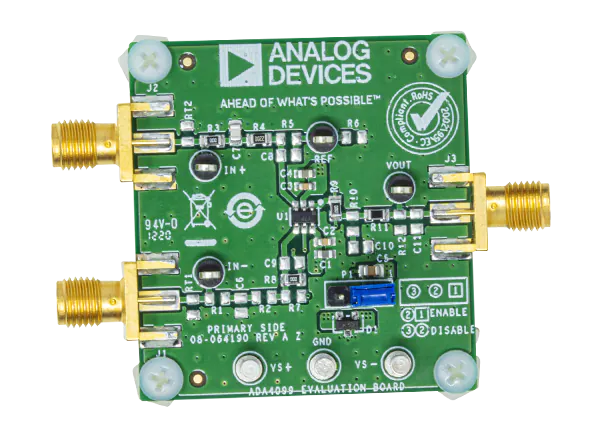

ADI EVAL-ADA4099-1评估板在输入和输出端有边缘安装的超小型A (SMA)连接器，可以有效地连接测试设备或其他电路。批量测试点也被纳入作为输入和输出的替代选项。

优化的EVAL-ADA4099-1评估板接地平面、组件放置和电源允许最大的电路灵活性和性能。该板将表面贴装技术(SMT)与几乎所有0805尺寸的组件结合在一起，提供了简化的安装，并在需要时更换和焊接的选择，除了旁路电容(C1到C4)固定在0603尺寸。EVAL-ADA4099-1也有一个未填充的电阻和电容垫，为用户提供了选项和灵活性，以实现不同的应用电路和配置。

特性

• 功能齐全的ADA4099-1评估板

• 使有效的原型

• 用户自定义电路配置

• 简化了与测试设备和其他电路的连接

必需的设备

• 双输出直流供电

• 双通道信号发生器

• 示波器

• 香蕉插孔抓取电缆

• BNC到SMA电缆

前,重新布局

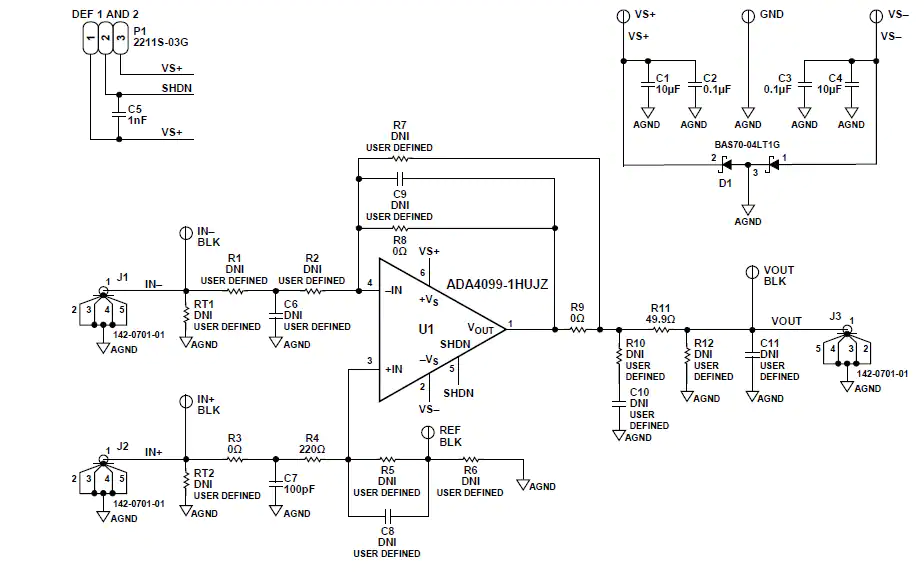

示意图
