德州仪器TPS2661x电流回路保护器是一款紧凑，功能丰富，完全集成的电流回路保护器，适用于模拟输入，模拟输出，传感器变送器，HART输入，和UART IO保护。提供通用输入保护±20mA, 0 ~ 20mA，和4 ~ 20mA。7.5欧姆的低RON使电流回路的下降最小化，从而扩大了工作范围，即使在较低电压的电源下也能支持工作。该设备可以承受和保护负载的正负极电源电压高达±50V。MODE引脚允许灵活性，使2x电流限制通过设备，以使二线发射机的正常启动。该设备能够在低至±2.25V至±20V的外部双极电源下工作。它也可以由低至3V至30V的单极电源供电。德州仪器TPS2661x具有环路电源模式，以方便在无电源状态下进行环路测试。

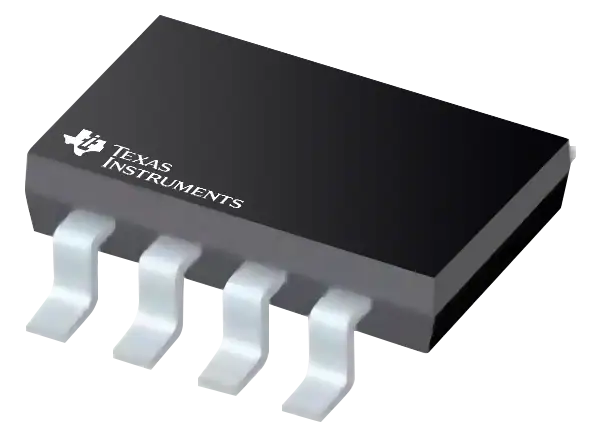

该装置还通过关闭电流路径，保护系统免受模拟输出和传感器发送器输出端误接线的影响。内部的鲁棒保护控制块，连同TPS2661x的50V额定，有助于保护信号线路的浪涌(IEC61000-4-5)和EFT (IEC61000-4-4)瞬变。该设备通过2.9mm × 1.6mm 8针SOT-23封装大大减少了系统占地面积。

特性

• 工作电压±50V，最大绝对电压±55V

• 集成固定双极32mA电流限制

• 启动时允许2倍的电流限制

• 与典型的离散保护电路相比，节省50%的空间

• 7.5欧姆典型的低R-on

• 低我(q) (<100nA)—当外部电源供电时，环路产生的电流

• 在IN和OUT上防止误接线条件的保护

• IEC61000-4-5(带外部TVS)

• 标准a EFT (IEC61000-4-4)免疫(有外部TVS)

• 支持无电源回路测试(仅TPS26610)

• 哈特兼容

• 使控制

• SGOOD用于系统健康监控

• 热关机

应用程序

• 工厂自动化和控制- plc -模拟输入/输出模块

• 电机驱动控制

• 哈特的输入

• 暖通空调控制器

• UART IO保护

• 热控制器

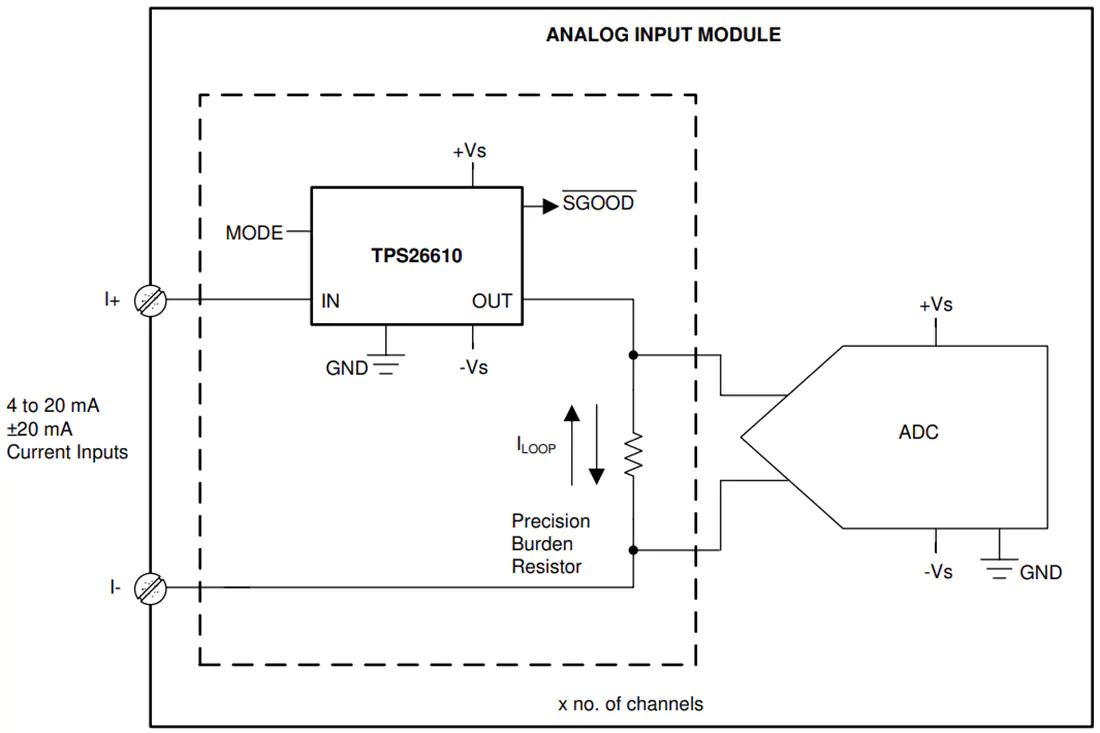

典型电路原理图
