达尔科技AL5873Q汽车LED驱动器是一个3通道线性驱动器，具有PWM (Pulse Width Modulation)调光和模拟调光控制。三个通道中的每一个可以驱动250mA，联合驱动电流高达750mA。每个通道的电流由连接到REF1和REF2引脚的两个参考电阻设置。AL5873Q调节每个通道的LED电流，精确到±4%，具有优异的调光性能。如果检测不到PWM信号，AL5873Q进入待机模式，以节省电能。

AL5873Q可以监控温度，并在接缝温度超过阈值时降低LED电流。为了提高系统的鲁棒性，AL5783Q具有输入欠压锁定(UVLO)、LED串开路/短路保护和过温保护(OTP)，这些保护由故障指示灯(FAULTB)引脚报告。

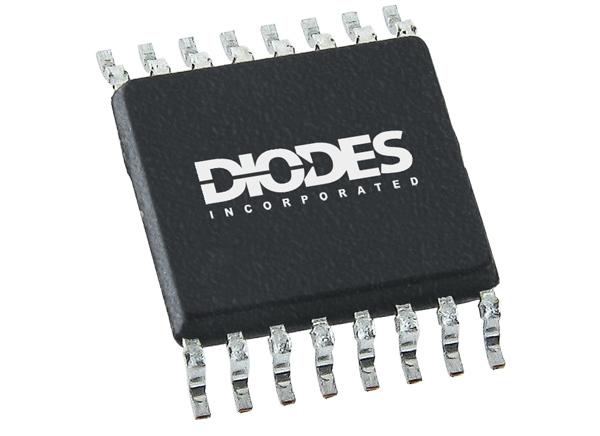

AL5873Q LED驱动器采用TSSOP-16EP (Type DX)封装，AEC-Q100(1级)合格，可用于汽车应用。

特性

• 通过AEC-Q100认证，具备PPAP能力，并在IATF 16949认证设施中生产

• 宽5V ~ 55V输入电压范围

• 每个通道可提供高达250mA的电流

• 通过2个电阻独立设置停止和尾部电流

• 切换LED电流停止和尾部功能之间自动通过全输入

• PWM调光通过PWM输入和电源

• TSSOP-16EP (Type DX)封装

• 完全无铅，符合RoHS标准

• 不含卤素和锑;“绿色”设备

• 模拟调光通过ADIM输入

• 不启用引脚自动进入和退出待机模式

• 内部保护

• 输入欠压锁定(UVLO)

• 领导string-short保护

• 领导string-open保护

• 超高温保护(OTP)

• 如果芯片温度超过阈值，将进行热折叠

• 故障上报:UVLO、OTP、LED开、LED短



应用程序

• 汽车LED内灯

• 尾灯

• 尾灯和停止灯

• 后旋转指示器

• 停车灯

• 雾灯

• 反向光

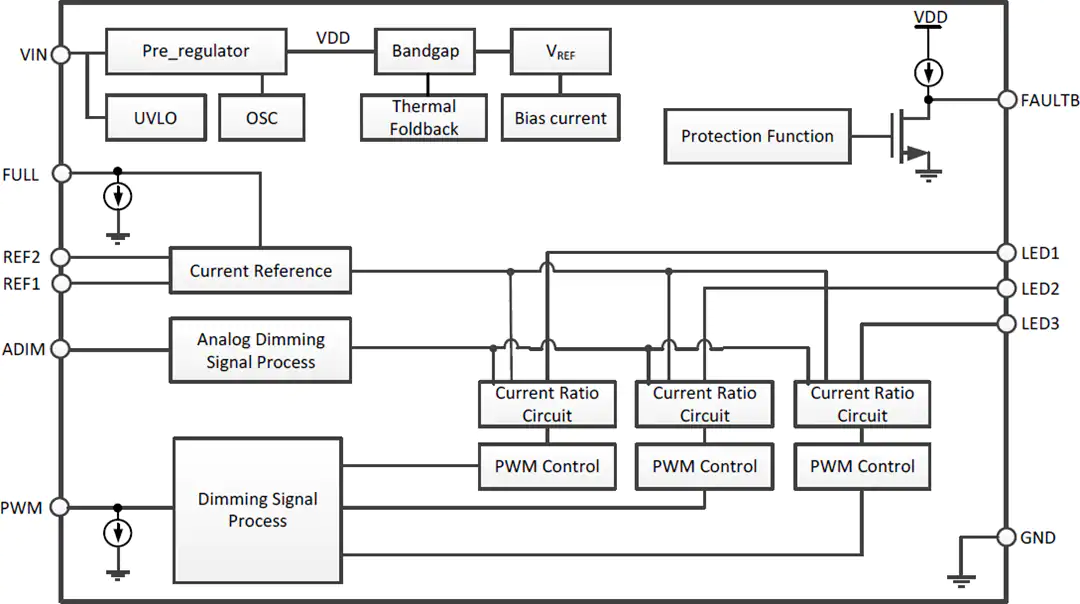

框图

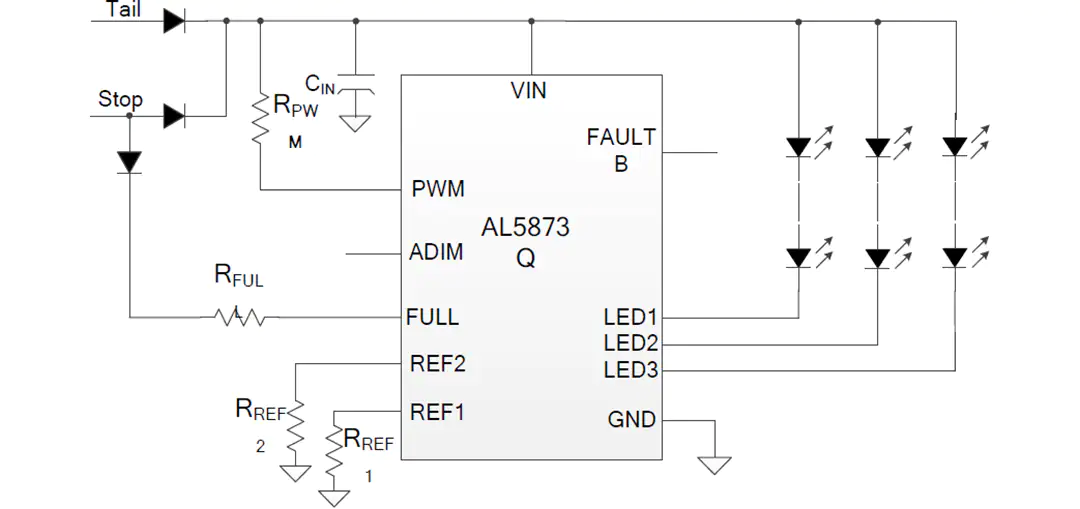

典型应用电路

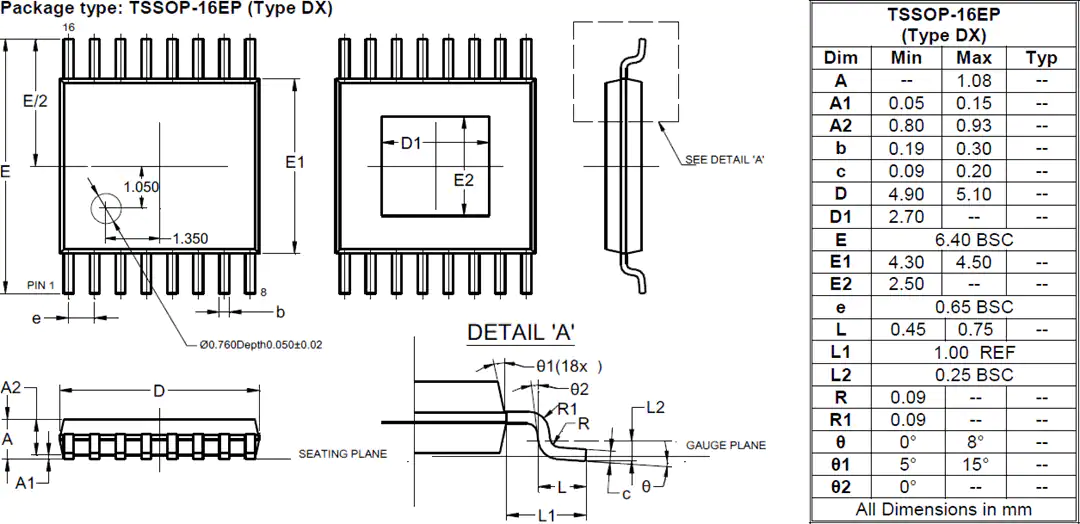

规格尺寸
