亚德诺半导体EVAL-HMC8412评估板是一种4层印刷电路板(PCB)由10mil厚，Rogers 4350B和Isola 370HR，铜包层，形成62mil的标称厚度。RFIN和RFOUT端口填充了3.5mm，母同轴连接器，相应的RF轨迹有50欧姆特征阻抗。

ADI EVAL-HMC8412评估板安装了适用于HMC8412整个-40°C至+85°C工作温度范围内使用的组件。为了校准板的跟踪损耗，通过校准，在J1和J2连接器之间提供了路径。

特性

• 4层，Rogers 4350B和Isola 370HR评估委员会

• 结束发射，3.5mm射频连接器

• 通过校准路径(无填充)

必需的设备

• 射频信号发生器

• 射频频谱分析仪

• 射频网络分析仪

• 5V, 100mA电源

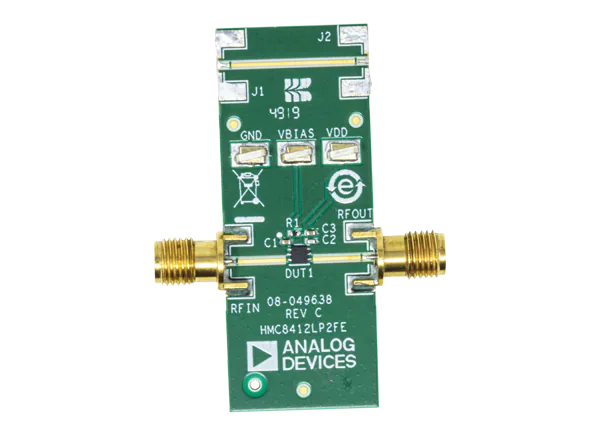

前,后视图
