瑞萨电子8V19N882射频采样时钟发生器和抖动衰减器是一款高性能的时钟解决方案，用于无线基站无线电设备板的调节和频率/相位管理。8V19N882经过优化，可提供4G、5G和包括毫米波无线电实现所需的优秀相位噪声性能。

瑞萨8V19N882 RF采样时钟发生器和Jitter衰减器支持JESD204B(0和1子类)和JESD204C。两级锁相环体系结构提供了抖动衰减和频率倍增。第一级锁相环是抖动衰减器，并使用外部VCXO以获得最佳的相位噪声特性。在第二阶段，锁相环锁定在第一锁相环输出信号上并合成目标频率。第二级锁相环，可采用内部或外部高频压控振荡器。

8V19N882通过3/4线SPI接口配置，并通过内部寄存器和GPIO[1:0]输出报告锁定和信号丢失状态。内部状态位的变化通过GPIO输出报告。

特性

• 高性能时钟RF采样时钟发生器和时钟抖动衰减器，支持JESD204B/C

• -144.7 dbc /赫兹(800 khz抵消;491.52MHz)低相位噪声

• 集成相位噪声74fs RMS (12kHz ~ 20MHz, 491.52MHz)

• 具有内部和可选外部压控振荡器的双锁相环结构

• 8个输出通道，共16路输出

• 可配置的整数时钟分频器

• 最大3932.16MHz(内部VCO)和6GHz(可选外部VCO)时钟输出频率

• 差分，低噪音I/O

• 确定性相位延迟和集成相位延迟电路

• 冗余输入时钟结构，具有两个输入和监视器，保持和输入切换

• SPI 3/4线配置接口

• 供电电压为1.8V、2.5V、3.3V

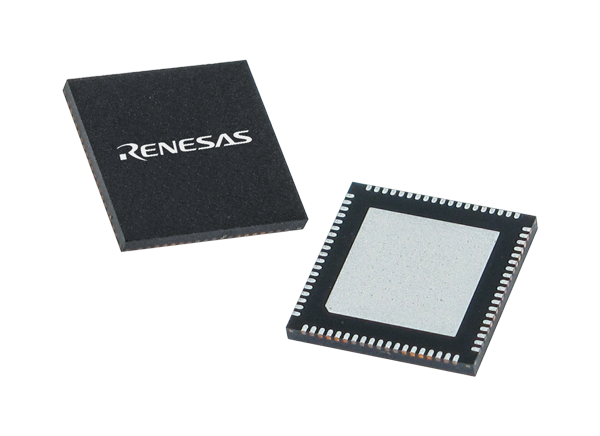

• 76-VFQFN (9mm × 9mm)包装

• -40℃~ +105℃单板温度范围

应用程序

• 无线基础设施应用:4G、5G和毫米波

• 数据采集:抖动敏感的ADC和DAC电路

• 雷达成像仪器和医疗设备

简化框图

框图(fVCO = 3932.16MHz)
