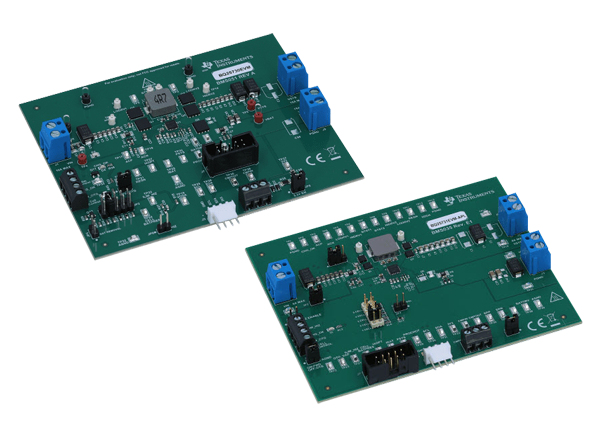

德州仪器bq2573xEVM控制器评估模块(EVM)是用于bq2573x设备的评估。bq2573x是一个I(2)C控制的NVDC(窄电压DC)降压-升压充电控制器，具有n通道MOSFET选择器和电流监测。buck变换器的输入电压范围在3.5V到26V之间，可编程输出1到5个cell，充电输出电流范围为128mA到15A。这些评估模块不包括EV2400接口设备。接口设备将必须单独订购，以评估德州仪器bq2573xEVM。

特性

• 主机控制NVDC 1S至5S电池降压充电器，输入3.5V至26V;1V ~ 23V充电输出，3V ~ 24V OTG输出

• 支持usb2.0, usb3.0, usb3.1 (USB Type-C )和USB_PD平台

• 支持5毫欧电流感应，高电流，高效率

• 支持400kHz或800kHz切换频率，提高效率

• 专利开关频率抖动模式，符合IEC-CISPR 32 EMI规范

• 灵活的电源路径或非电源路径选项

必需的设备

• 电力供应

• 需要一个能在10A电压下供电26V的电源

• 虽然这部分可以处理较大的电压和电流，但这是不必要的程序

• 负载# 1

• A 0 ~ 23V/0 ~ 15A，系统直流电子负载并设定为恒流负载模式

• 负载# 2

• Kepco负载(BOP36-12M)， DC 0 ~±36V, 0 ~±12A(或更高)，或等效

• 米

• 6个Fluke 75万用表(等效或更好)或4个等效电压表和2个等效电流表

• 电脑

• 至少有一个USB接口和一根USB线的计算机

• EV2400通信设备

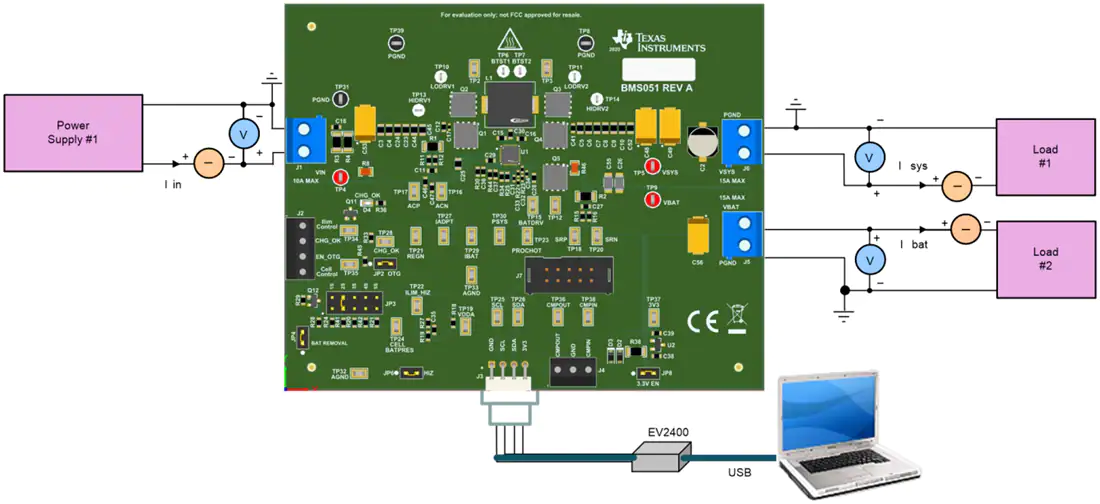

测试设置
