德州仪器bq25303J Standalone 3.0A电池充电器是一款高度集成的开关模式电池充电器，适用于单芯锂离子电池和锂聚合物电池。bq25303J支持4.1 ~ 17V输入电压和3A快速充电电流。该器件采用集成的电流传感拓扑结构，具有较高的充电效率和较低的BOM成本。最佳的200nA低静态电流，节省电池能量，最大限度地延长便携设备的上架时间。

bq25303J具有无损集成电流传感功能，以最小的组件数量降低功耗和BOM成本。该系统还集成了一个自举二极管，用于高端栅驱动和电池温度监测，简化了系统设计。在没有主机控制的情况下，设备开始并完成一个充电周期。bq25303J充电电压和充电电流由外部电阻设定。bq25303J在启动时检测充电电压设置，分四阶段(缺电池、预处理、恒流、恒压)对电池进行充电。在充电周期结束时，如果充电电流低于充电电流阈值，而电池电压高于充电阈值，充电器自动终止。

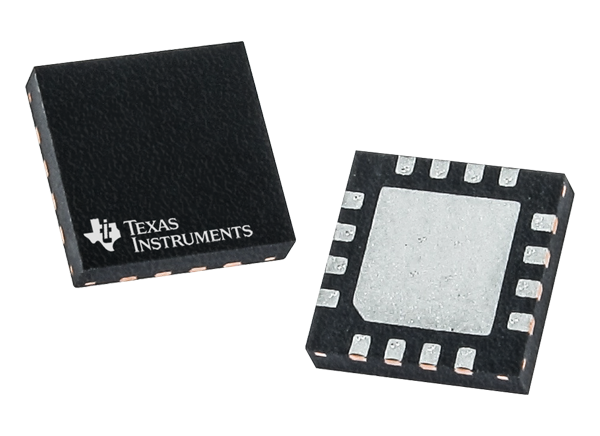

德州仪器bq25303J采用3mm x 3mm WQFN封装，便于2层布局和空间有限的应用。

特性

• 独立充电器，易于配置

• 高效率，1.2MHz，同步开关降压充电器

• 单芯电池在5V输入下2A充电效率为92.5%

• 在2A电压输入时，单芯电池的充电效率为91.8%

• 单输入支持USB输入和高压适配器

• 支持4.1V ~ 17V输入电压范围，最大绝对输入电压额定值为28V

• 输入电压动态电源管理(VINDPM)跟踪电池电压

• 高集成

• 集成了反向阻塞和同步开关MOSFET

• 内部输入和电荷电流检测

• 内部循环补偿

• 综合自举二极管

• 4.1V / 4.2V / 4.35V / 4.4V充电电压

• 3.0A最大快速充电电流

• 在4.5V V(BAT)时200nA低漏电流

• 4.25µA V(BUS)供电电流在IC失能模式

• 充电电流热调节在120°C

• 预充电电流:快充电电流的10%

• 终止电流:快速充电电流的10%

• 负责准确性

• ±0.5%充电电压调节

• ±10%充电电流调节

• 安全

• 热调节和热关机

• 输入欠压锁定(UVLO)和过压保护(OVP)

• 电池充保护

• 安全定时器，用于预充电和快速充电

• 如果电流设置引脚ICHG断开或短路，则关闭充电

• JEITA电池温度保护

• STAT引脚故障报告

• 可采用wqfn3mm × 3mm 16针封装

应用程序

• 无线扬声器

• 游戏

• 摇篮充电器

• 医疗

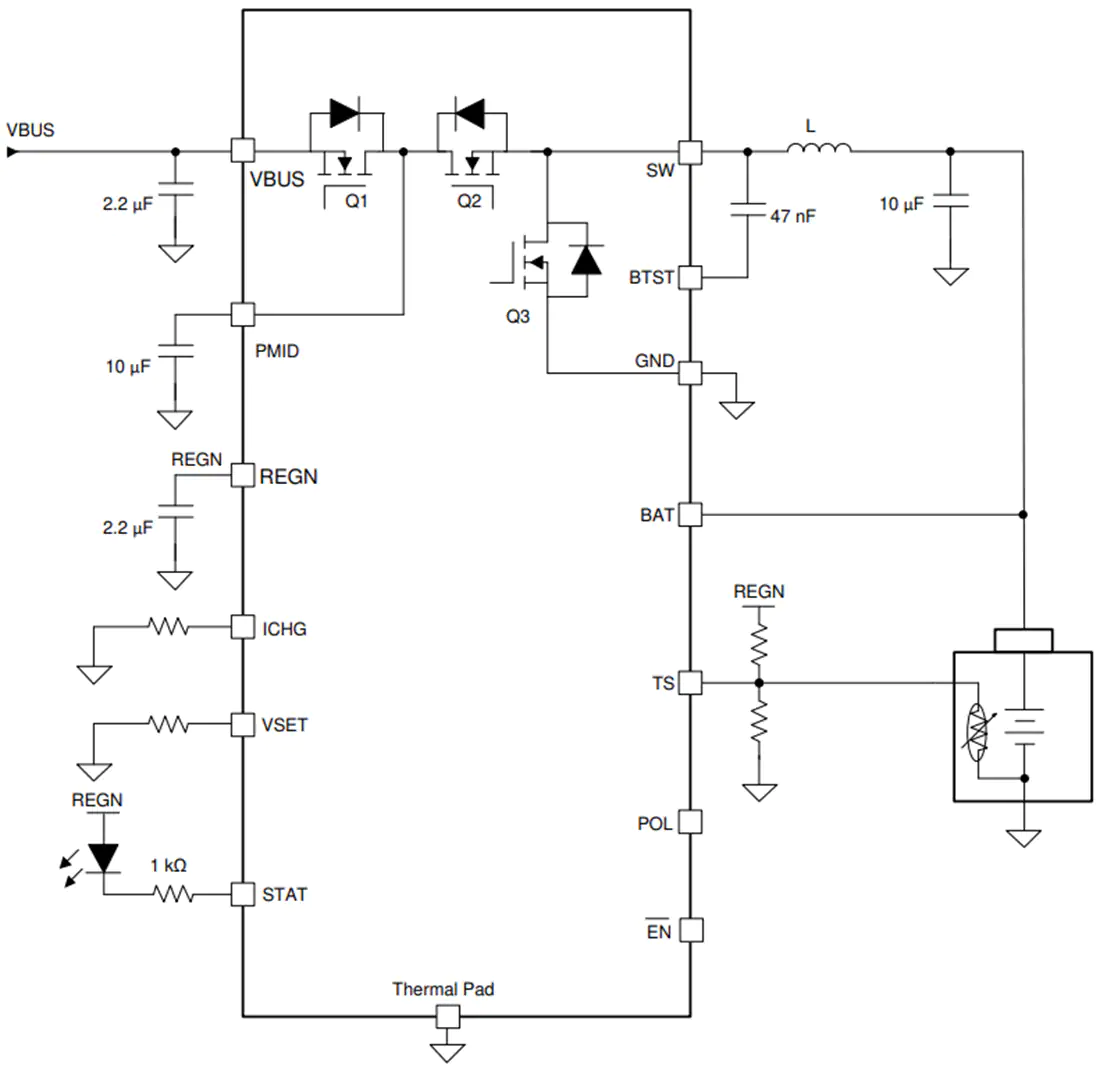

简化的应用电路
