Maxim Integrated MAX17300 1-Cell ModelGauge m5 EZ燃料仪表是24μA IQ独立的包边燃料仪表ic。它们具有保护器，可选电池内部自放电检测，以及可选的单芯锂离子/聚合物电池SHA-256认证。ICs监控电池的电压、电流、温度和状态。这提供了对过/欠压，过流，短路，过/欠温，过充电，和内部自放电条件使用外部高侧n - fet。它提供了一个充电处方，以确保锂离子/聚合物电池在安全的条件下运行，延长电池的寿命。

特性

• 电池健康+可编程安全/保护


• 过电压(温度依赖)

• 过度充电电流

• / / undertemperature

• 电池内部自放电检测(仅MAX17300/10)

• 二极管充电故障时的理想放电

• 收费处方(JEITA)

• 零电位收费选项

• 欠压+ SmartEmpty

• 过量放电/短路

• 独立操作的非易失性存储器


• 历史日志记录，用户数据(122字节)

• 低静态电流


• fet使24µA活性，18µA休眠

• FETs使5µA, 0.5µA/0.02µA DeepShip失效

• 并行电池管理(仅MAX17300/10)

• 按钮唤醒消除了在按钮按下之前的系统消耗

• ModelGauge m5 EZ算法


• 百分比，容量，空/满时间，年龄

• 周期+ 年龄预测

• 动态功率估计功率能力

• 无需校准的精密测量


• 电流，电压，功率，时间，周期

• 模温/热敏电阻

应用程序

• 智能手机、平板电脑和二合一笔记本电脑

• Smartwatches和衣物

• 医疗设备、健康和健身监测器

• 数字静止、视频和动作相机

• 手持电脑及终端机

• 手持无线电

• 家庭和建筑自动化，传感器

• 智能电池

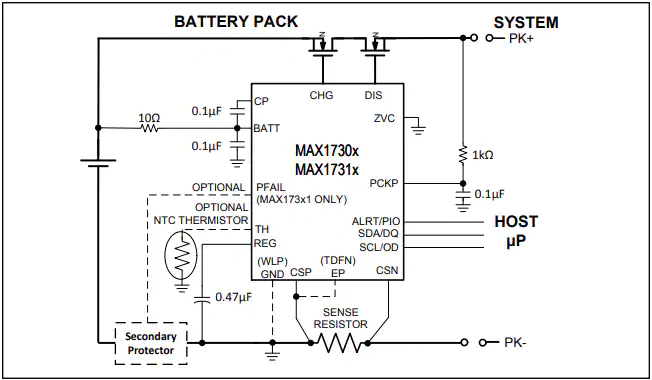

框图
