ROHM Semiconductor BU91796BMUF-M AEC-Q100 LCD Segment Driver是为汽车仪表集群和信息娱乐显示器而优化的。该BU91796BMUF-M可以驱动多达80个LCD段，并具有集成RAM显示数据。该设备还集成了一个振荡电路和一个缓冲放大器的LCD驱动，消除了外部元件的需要。

ROHM半导体BU91796BMUF-M LCD分段驱动器采用VQFN32FBV050封装，可湿式侧面，方便使用自动光学检测(AOI)，提高可靠性。该设备符合AEC-Q101标准，适用于汽车应用。

特性

• AEC-Q100合格(二级)

• 用于显示数据的集成RAM (DDRAM)

• 20 x 4比特

• 80段最大

• LCD驱动输出

• 4共同输出

• 最大20段输出

• 集成缓冲放大器的LCD驱动

• 集成振荡器电路

• 不需要外部组件

• 低功耗设计

• 2有线串行接口

• 工作温度范围-40°C至+105°C

• 5.0mm x 5.0mm x 1.0mm VQFN32FBV050可湿性侧面包

应用程序

• 仪器的集群

• 气候控制

• 汽车音响

• 计量

• 白色家电

• 医疗保健产品

• 电池的应用

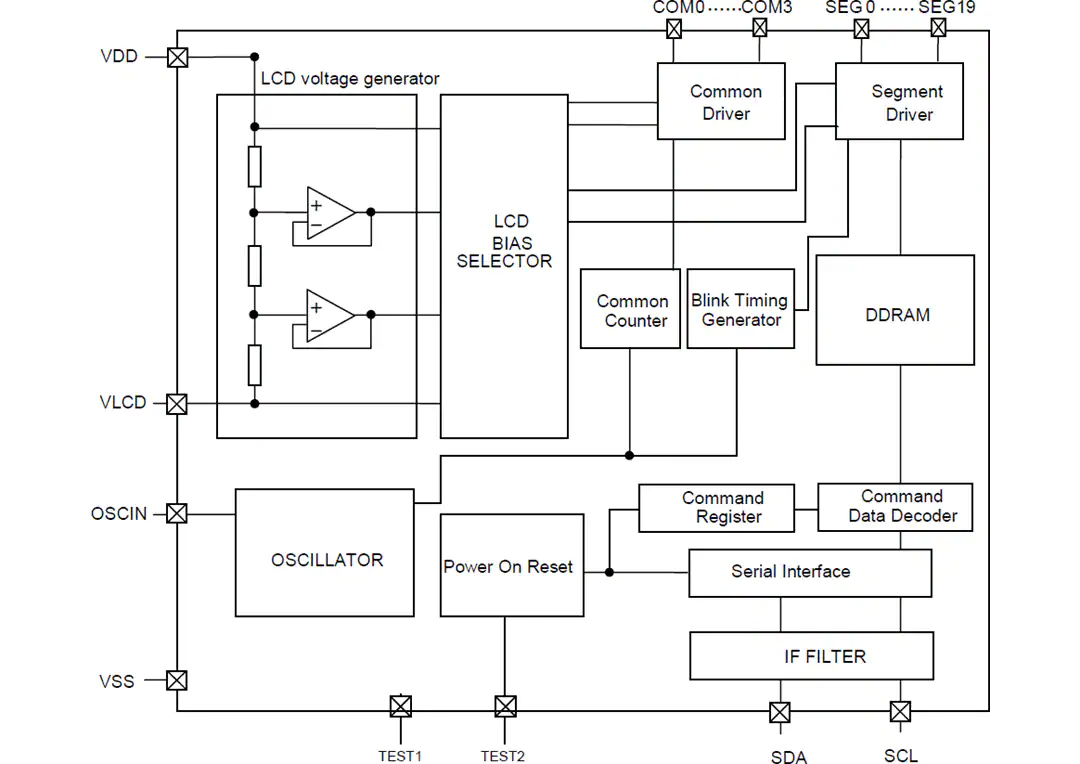

框图

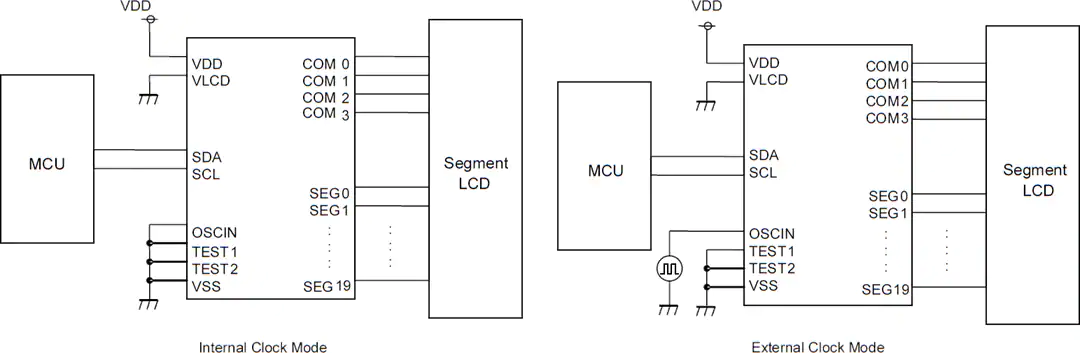

典型应用电路

计划大纲
