ROHM Semiconductor BV1HJ045EFJ-C和BV1HL045EFJ-C AEC-Q100 pmic (Power Management ic)是高侧开关，集成CMOS控制单元和功率MOSFET安装在单个芯片上。这些单n通道设备具有异常检测的诊断输出功能。BV1HJ045EFJ-C和BV1HL045EFJ-C内置过流限制功能、热停机保护功能、开负载检测功能、低功率输出- off功能、短到vcc检测功能。BV1HJ045EFJ-C的过流限制为5.0A至12.0A。BV1HL045EFJ-C的过流限制为2.5A至5.5A。

ROHM半导体BV1HJ045EFJ-C和BV1HL045EFJ-C可在HTSOP-J8封装和AEC-Q100合格用于汽车应用。

特性

• AEC-Q100合格(一级)

• 单片电源管理集成电路，将控制单元(CMOS)和功率MOSFET安装在一块芯片上

• 内置双热停机(TSD)电路

• 结温保护

• 得尔塔Tj保护检测Power-MOS突然温升

• 内置过流保护功能(OCP)

• 内置热停机保护功能(TSD)

• 内置开路负荷检测功能

• 内置短到vbb检测功能

• 内置低压输出关闭功能(UVLO)

• 内置电池反向连接保护

• 内置的诊断输出

• 过电流限制

• 5.0A到12.0A

• BV1HL045EFJ-C: 2.5A至5.5A

• 低导通电阻单n通道MOSFET开关

• 工作温度范围-40°C至+150°C

• 4.9mm x 6.0mm x 1.0mm HTSOP-J8包装

应用程序

• 电阻负载

• 电感负载

• 电容负载

• 汽车应用程序

数据表

• BV1HJ045EFJ-C

• BV1HL045EFJ-C

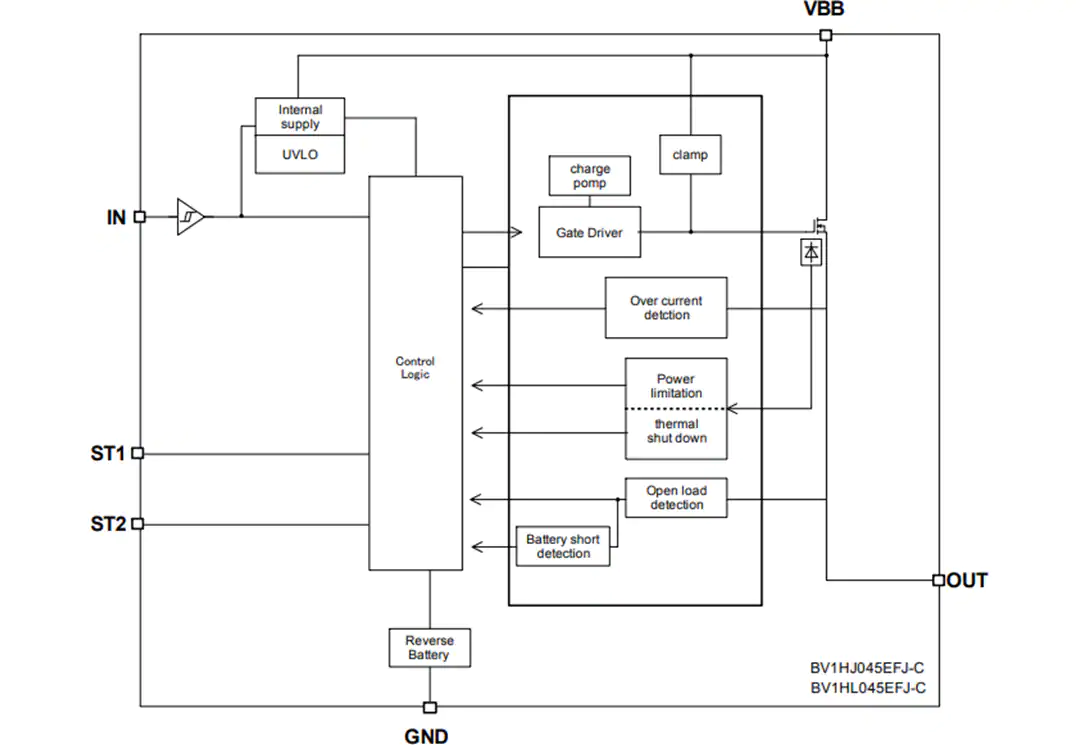

框图

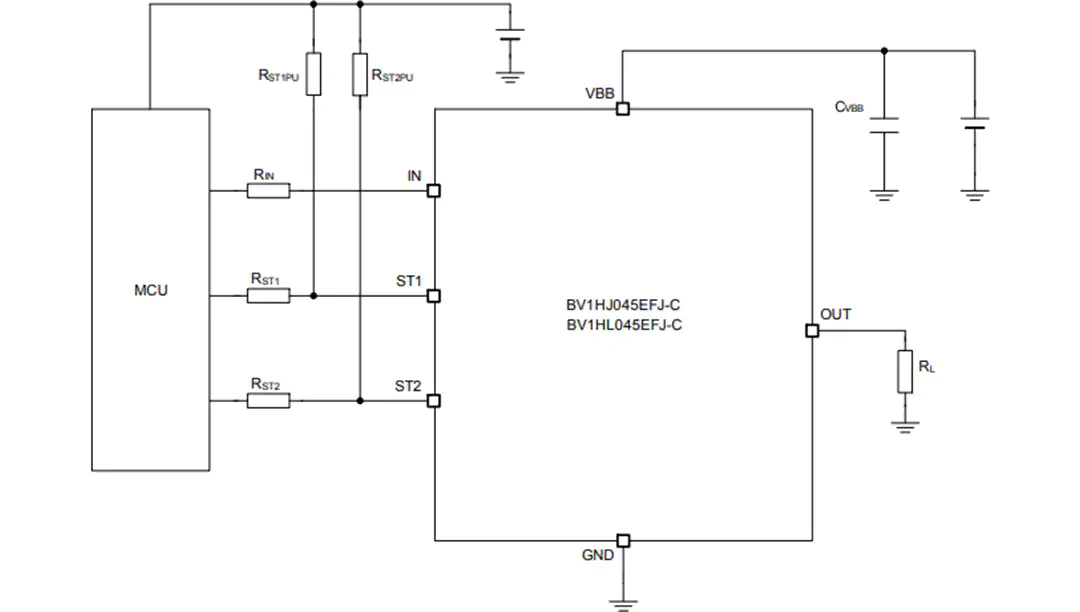

典型应用电路

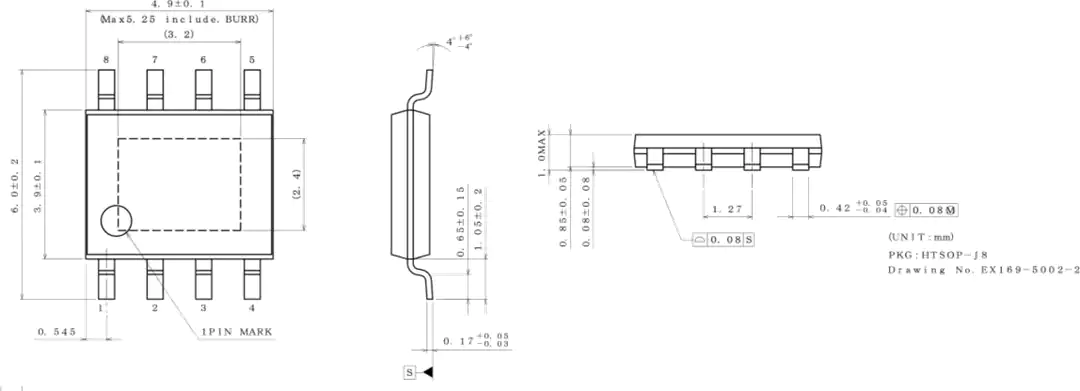

规格尺寸
