ROHM Semiconductor BM81810MUV-M汽车面板电源管理IC (PMIC)，优化显示面板用于车载导航，车载中心面板和仪表集群。BM81810MUV-M包括一个VCOM放大器和门脉冲调制(GPM)，除了面板驱动器的电源(SOURCE, Gate，和逻辑电源)。该装置还集成了EEPROM来保持序列和输出电压设置。BM81810MUV-M包括欠压锁定、热关断、过流保护、过压保护和欠压保护电路。

ROHM半导体BM81810MUV-M PMIC可在VQFN32SV5050封装和AEC-Q100合格的汽车应用中使用。

特性

• AEC-Q100合格(二级)

• 用于VDD输出的交替同步Buck DC-DC变换器或LDO

• 带集成负载开关的AVDD输出同步升压DC-DC变换器

• ±2% AVDD输出电压精度

• VCOM放大器与7位校准器

• 正电荷泵(集成二极管，x2/x3)用于VGH输出

• 负电荷泵用于VGL输出

• VGH和VCOM温度补偿

• 门脉冲调制(GPM)

• I(2)C接口输出电压设定控制功能，集成EEPROM

• 切换频率功能(525KHz, 1.05MHz, 2.1MHz)

• 保护电路

• 欠压锁定

• 热关闭

• 过电流保护

• 过电压保护

• 欠压保护(定时器锁存式)

• 输入容限(SCL, SDA, EN, WPN)

• 工作温度范围-40°C至+105°C

• 5.0mm x 5.0mm x 1.0mm VQFN32SV5050封装

应用程序

• 显示面板

• 汽车导航

• 车载中心面板

• 仪表组

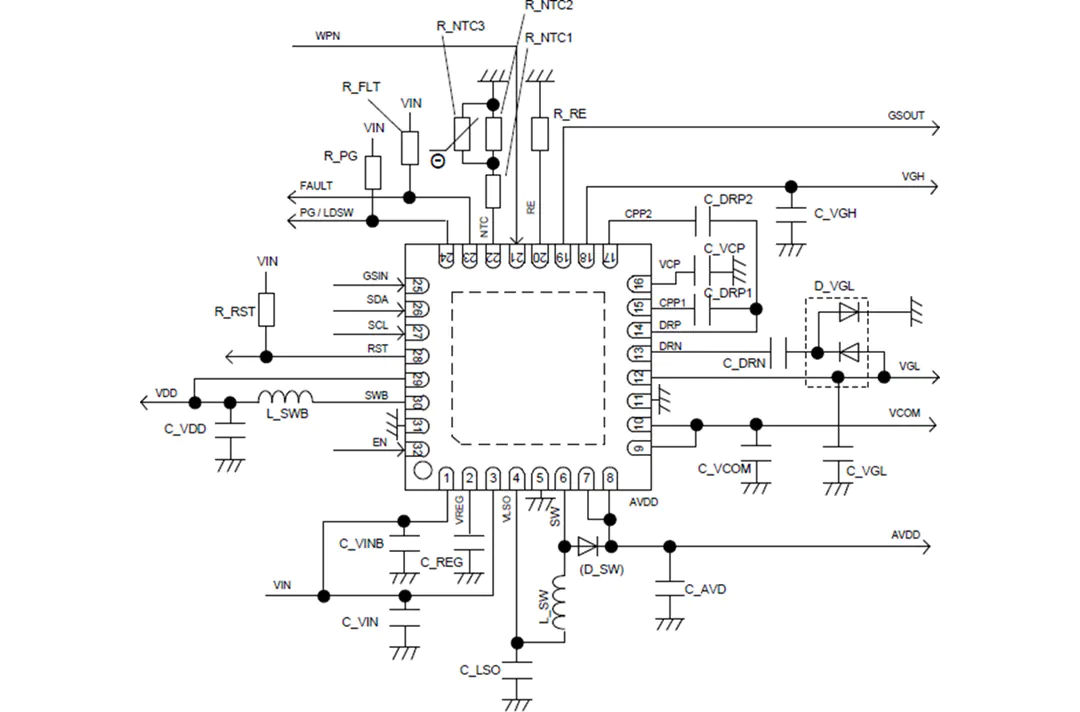

典型应用电路

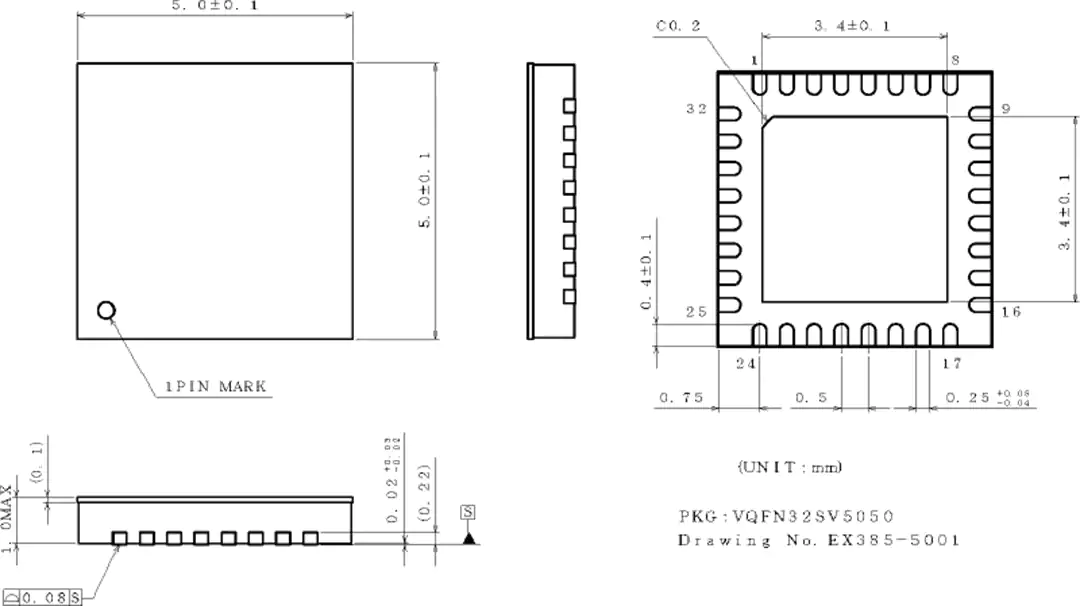

规格尺寸
