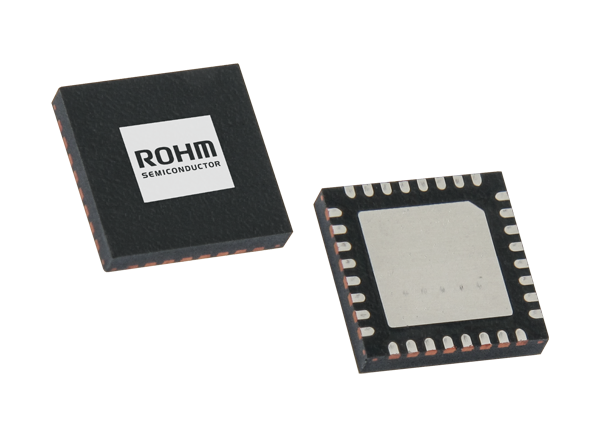

ROHM Semiconductor BM81810MUF-ME2电源管理IC集成了VCOM放大器，门脉冲调制(GPM)和内置EEPROM。该电源管理集成电路(PMIC)具有一个用于V(GH)输出的正电荷泵和一个用于V(GL)输出的负电荷泵。BM81810MUF-ME2集成电路包括欠压锁定、热关闭、过流保护、过压保护和欠压保护电路。该PMIC工作在-40°C到105°C的温度范围，2μA的待机电流，2.6V到5.5V的输入电压范围。典型的应用包括汽车导航、车载中心面板和仪表集群。

特性

• AEC-Q100合格

• 用于V(DD)输出的交替同步降压DC/DC变换器或LDO

• 带集成负载开关的AV(DD)输出同步升压DC/DC变换器

• VCOM放大器与7bit校准器

• 正电荷泵V(GH)输出

• 负电荷泵V(GL)输出

• VGH和VCOM温度补偿

• 门脉冲调制(GPM)

• I(2)C接口输出电压设定控制功能(集成EEPROM)

• 开关频率切换功能

• 保护电路:


• 欠压锁定

• 热关闭

• 过电流保护

• 过电压保护

• 欠压保护

规范

• 2.6V ~ 5.5V输入电压范围

• 工作温度范围-40°C至105°C

• 2μ待机电流

• 5V ~ 17V AV(DD)输出电压范围

• 8V至35V V(GH)输出电压范围

• 4V至-14V V(GL)输出电压范围

• 0.9V ~ 3.4V V(DD)输出电压范围

• 200mA VCOM输出电流

• 切换频率:525KHz、1.05MHz、2.1MHz

应用程序

• 液晶面板:

• 汽车导航

• 车载中心面板

• 仪表组

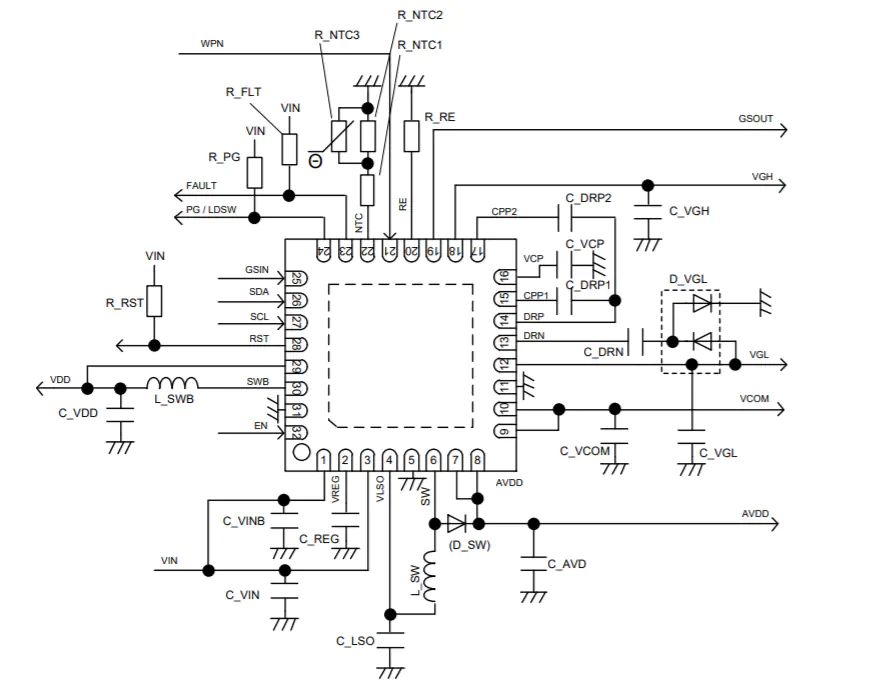

应用电路
