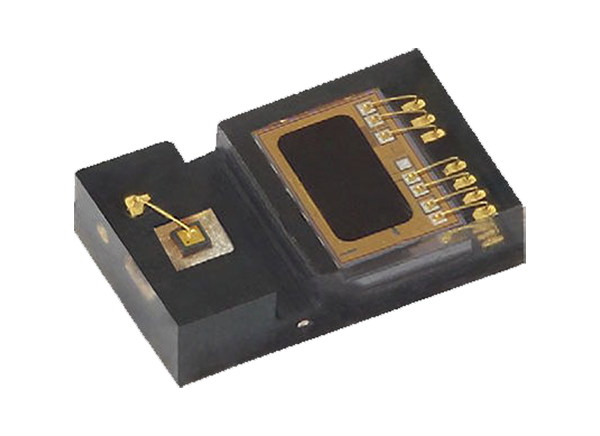

Vishay VCNL36825T Proximity Sensor集成了一个高功率垂直腔面发射激光器(VCSEL)，一个用于接近测量的光电二极管，以及一个模数转换器(ADC)在一个紧凑的单个封装中。这个独立组件的距离可达200mm，简化了接近传感器的使用和设计，因为不需要任何机械障碍来从光学上隔离发射器和探测器。

Vishay VCNL36825T提供了一个微型，表面安装，2.0mm x 1.25mm无铅封装(LLP)低0.5mm外形。该设备旨在满足真实无线立体声(TWS)耳机、智能手机和其他手持应用程序的极度紧张的空间需求。VCSEL的窄发射角使得视野受限，这对于需要多个触控开关的应用非常有利。

通过标准的I(2)C总线串行数字接口，很容易获得接近信号。当接近变化发生时，可编程中断功能为微控制器提供唤醒功能。该函数消除了连续轮询的需要，从而减少了处理开销。

特性

• 集成模块

• 垂直腔面发射激光器(VCSEL)

• 接近传感器(PS)

• 信号调节电路

• 抗红光(940nm IRED)

• 可编程I(VCSEL)接收器电流

• 智能对消，减少相声现象

• 智能持久性方案，减少PS响应时间

• 低功耗模式

• 阳光抵消高达100kx

• 1.6mm单孔开孔设计

• 2.64V至3.6V工作电压范围

• 中断函数

• 可编程中断功能的PS与上下限阈值

• 可调持久性，以防止PS的假触发器

• 低功耗I(2)C SMBus兼容接口

• -40°C至+85°C的工作温度范围

• 168 h地板的生活

• MSL-3符合J-STD-020

• 2.0mm x 1.25mm x 0.5mm表面安装包装

应用程序

• 真正的无线立体声(TWS)耳机

• 智能手机和移动设备

• 手持设备

• 工业应用

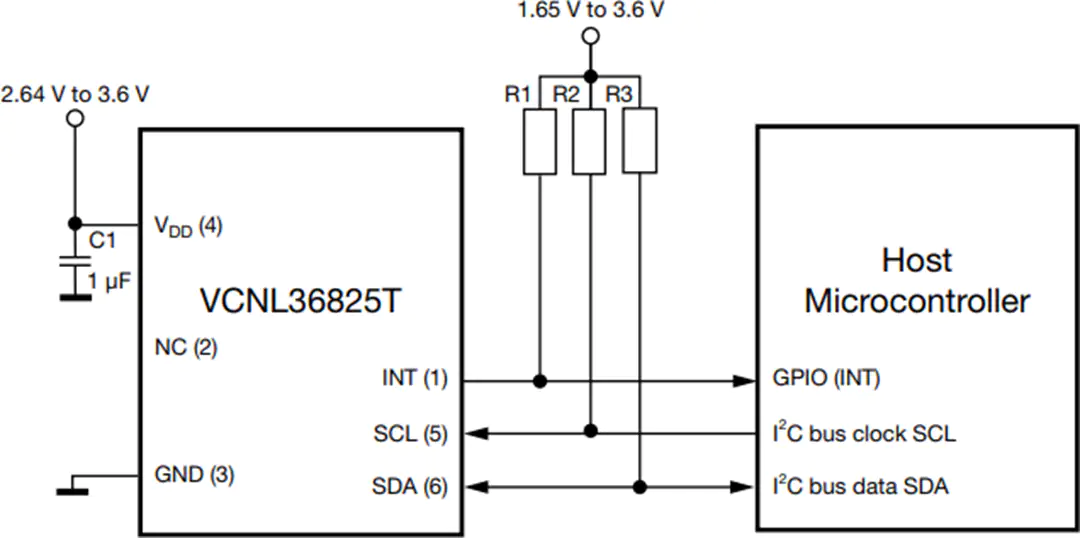

典型应用电路

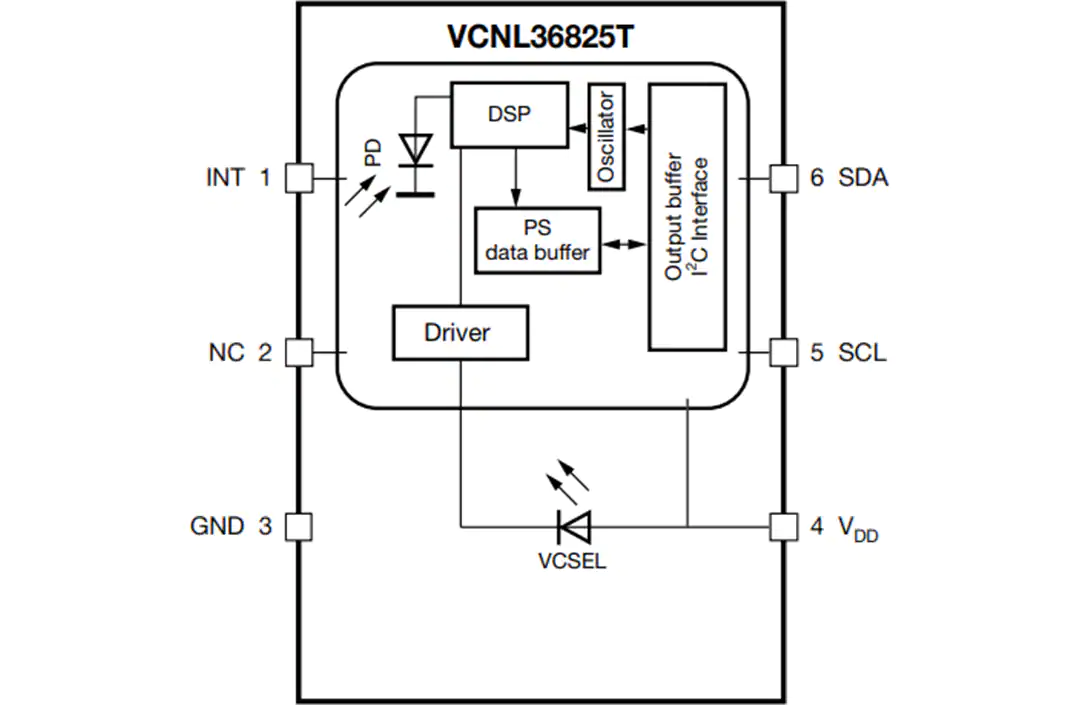

框图
