亚德诺半导体ADAQ4003 18-Bit 2MSPSµm模块 数据采集系统是一种信号链解决方案，通过将元件选择、优化和布局的信号链设计挑战从设计者转移到设备，从而缩短了精密测量系统的开发周期。ADAQ4003实现了系统内包(SIP)技术，通过将多个通用信号处理和调理块组合到单个设备中，减少了终端系统组件的数量。这些模块包括一个高分辨率的18位，2MSPS逐次逼近寄存器(SAR)，模数转换器(ADC)，一个低噪声，全差分ADC驱动放大器(FDA)，和一个稳定的参考缓冲区。

ADI ADAQ4003µm模块数据采集系统采用了iPassives 技术，该技术由具有卓越匹配和漂移特性的关键无源组件组成，以最小化温度相关的误差源，并提供优化的性能。

信号链解决方案封装在一个小的，7mm × 7mm, 0.80mm间距，49球CSP_BGA紧凑的形式因素，设计不牺牲性能，并简化了末端系统的材料管理清单。这种系统集成级别使得ADAQ4003对印刷电路板(PCB)布局的灵敏度大大降低，同时仍然提供了适应广泛信号级别的灵活性。

兼容串行外围接口(SPI)，串行用户接口兼容1.8V、2.5V、3V或5V逻辑，使用单独的VIO电源。ADAQ4003具有从-40°C到+125°C的指定操作。

特性

• 改进的设计之旅

• ±0.005% iPassives匹配电阻阵列

• 5V V(REF)输入范围:±10V，±5V，或±2.5V

• 全差分ADC驱动器具有可选择的输入范围

• 包括基本的无源组件

• 宽输入共模电压范围

• 高共模抑制比

• 单端差分转换

• 增加信号链密度

• 4x足迹减少与离散解决方案

• 小，7毫米x 7毫米，0.80毫米间距，49球CSP_BGA

• 车载参考缓冲区与V(CM)的产生

• 高性能

• 吞吐量为2MSPS，没有流水线延迟

• 保证18位没有丢失的代码

• INL:典型±3ppm，保证±8ppm

• SINAD: 99dB典型(G = 0.454)

• 偏移误差漂移0.7ppm/°C典型(G = 0.454)

• 典型增益误差漂移±0.5ppm/°C

• 在2MSPS下，典型的总功耗为51.6mW

• 串行接口SPI - / QSPI - /导电带/ DSP-compatible

• 多功能逻辑接口电源1.8V, 2.5V, 3V或5V

应用程序

• 自动测试设备

• 机器自动化

• 过程控制

• 医疗仪器

• 数字控制回路

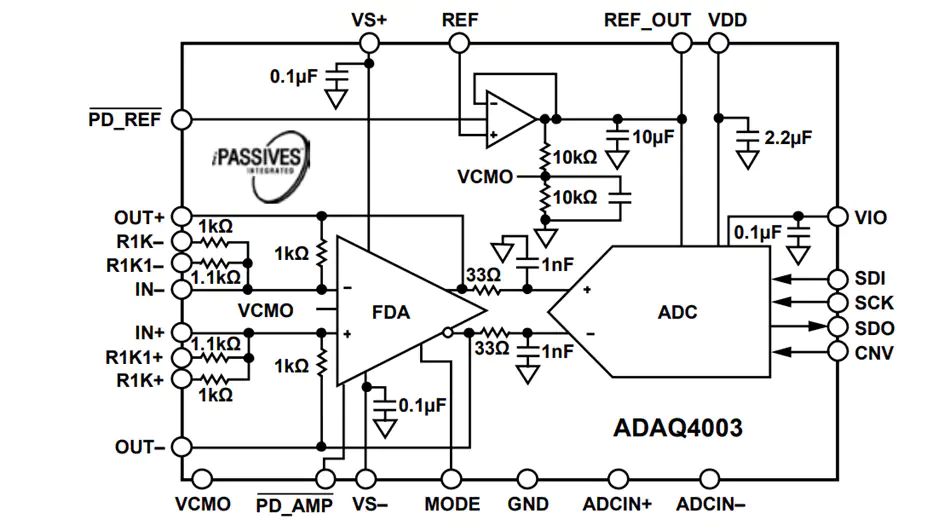

框图
