德州仪器LMK1C110x LVCMOS时钟缓冲器是模块化，高性能，低斜，通用时钟缓冲器家族。整个家庭都采用模块化设计方法。五种不同的扇出变化，1:2,1:3,1:4,1:6和1:8是可用的。该系列中的所有设备都是pin-compatible彼此，并向后兼容CDCLVC110x系列，以方便操作。所有家族成员都具有相同的高性能特性，如低加性抖动、低倾斜和宽工作温度范围。

德州仪器公司的LMK1C110x支持同步输出使能控制(1G)，当1G低时，将输出切换到低状态。LMK1C110x系列可在1.8V, 2.5V和3.3V环境下工作，可在- 40°C至125°C范围内工作。

特性

• 高性能1:6和1:8 LVCMOS时钟缓冲器

• 极低的输出歪斜<55 ps

• 极低的添加剂抖动<25 fs名义

• 在V(DD) = 3.3V时，典型的12fs

• 在V(DD) = 2.5V时，典型的15fs

• 当V(DD) = 1.8V时，通常为28fs

• 极低传播延迟3 ns

• 同步允许输出

• 电源电压(3.3V、2.5V或1.8V)

• 在所有电源电压下3.3V的容许输入

• 9000V HBM的工业高ESD额定值

• f(max) = 200MHz对于2.5V和1.8V

• -40°C至125°C的工作温度范围

• 可在14针和16针TSSOP包

应用程序

• 工厂自动化,控制

• 电信设备

• 数据中心,企业计算

• 电网基础设施

• 马达驱动器

• 医学成像

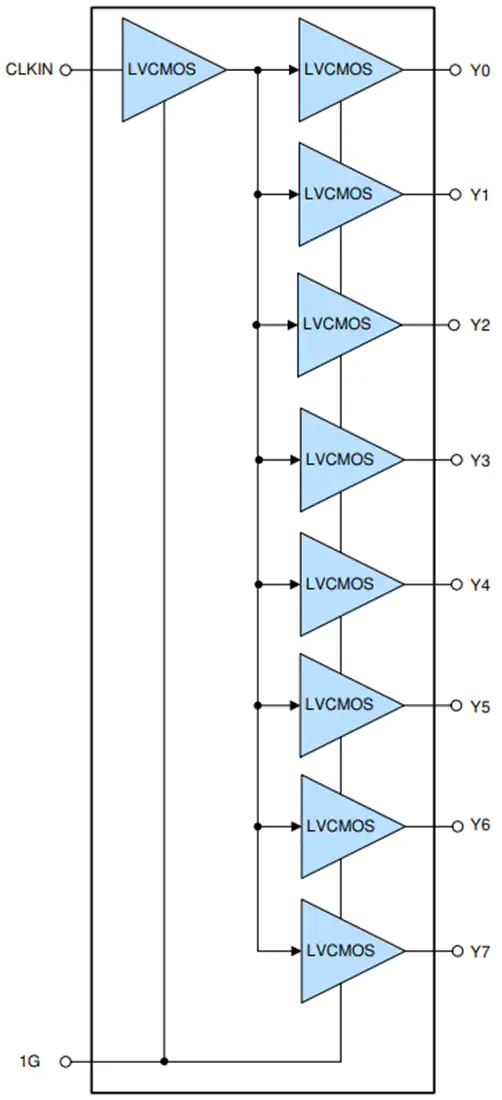

原理框图
