摘要: 具有集成旁路电容的高性能DC-DC同步降压变换器。
德州仪器公司的LMQ62440-Q1低EMI同步降压变换器是一款高性能的、具有集成旁路电容的DC-DC同步降压变换器。集成的高侧和低侧mosfet,高达4A的输出电流提供在3.0V到36V的宽输入范围;42V公差支持持续400ms的负载转储。该设备实现了dropout的软恢复,消除了输出的超调。该设备是专门为最小的电磁干扰设计的。该器件采用伪随机扩频,集成旁路电容,可调SW节点上升时间,低emi VQFN-HR包具有低开关节点振铃,优化的引脚易于使用。开关频率可在200kHz - 2.2MHz之间同步,避免噪声敏感频段。此外,可以选择频率,以提高低工作频率下的效率或在高工作频率下的较小的解决方案大小。

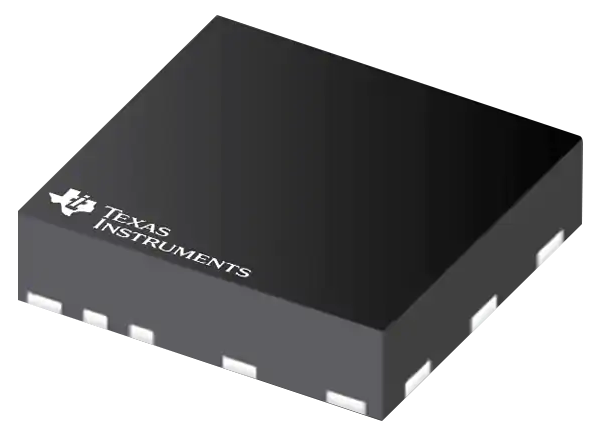

自动模式可在轻载时进行频率折叠,允许无载电流消耗仅为7µA(典型)和高轻载效率。PWM和PFM模式之间的无缝过渡,以及非常低的MOSFET ON电阻和外部偏置输入,确保了整个负载范围的卓越效率。德州仪器公司的LMQ62440-Q1采用14针VQFN-HR封装,可湿式侧翼。电气特性在-40°C至+150°C的结温范围内指定。
AEC-Q100符合汽车应用要求
-40°C ~ +150°C, T(J)温度等级1
功能性Safety-Capable
文档可用来帮助功能安全系统设计
优化的超低电磁干扰要求
符合CISPR25 5级标准
Hotrod 包最大限度地减少交换机节点振铃
内部旁路电容降低电磁干扰
并联输入路径使寄生电感最小
扩频减少峰值排放
交换机节点上升时间可调
专为坚固的汽车应用
支持42V负载转储
4A负载0.4V降阻(典型)
所有负载下的高效功率转换
R(DS_ON_HS) = 41毫欧(典型)
R(DS_ON_LS) = 21毫欧(典型)
7µA空载电流13.5 V(IN), 3.3 V(OUT)
90%的PFM效率在1mA, 13.5 V(IN), 5 V(OUT)
低MOSFET电阻
外部偏置选项,提高效率
汽车信息娱乐和集群:头部单元,媒体集线器,USB充电,显示器
汽车ADAS和车身电子产品
