德州仪器TLC6C5748-Q1 48通道PWM LED驱动器是一个48通道，16位恒流接收器驱动器。每个通道都有单独可调的脉宽调制(PWM)，灰度(GS)亮度控制，有65,536步和128步恒流点校正(DC)。直流调节通道之间的亮度偏差。所有通道都有一个128步的全局亮度控制(BC)。BC调整R、G、B色组之间的亮度偏差。8级最大电流控制(MC)选择每个颜色组的所有通道的最大输出电流范围。GS、DC、BC、MC数据可通过串口访问。德州仪器TLC6C5748-Q1有三个错误标志:LED开放检测(LOD)， LED短检测(LSD)和热关闭(TSD)。错误检测结果可以通过串口读取。

特性

• 适用于汽车应用

• AEC-Q100符合以下结果

• 设备温度等级1(环境工作温度-40℃~ +125℃)

• 48个恒流sink输出通道

• 具有最大MC、DC和BC数据的汇聚电流能力

• 23.9mA (V(CC)≤3.6V, MC = 5)

• 31.9 ma (V (CC)比;3.6v, MC = 7)

• 灰度(GS)控制

• 16位(65,536步)，增强频谱或常规PWM

• 最大电流(MC)控制

• 3位(8步)，3mA至30mA范围

• 每个颜色组3台MC电视机

• 点校正(DC)控制

• 7位(128步)，范围26.2%至100%

• 全局亮度控制(BC)

• 7位(128步)，10%到100%的范围

• 3 BC设置为每个颜色组

• LED供电电压:可达10V

• 供电电压3.0V至5.5V

• 恒流精度

• ±2%(典型值)，±5%(最大值)渠道对渠道

• ±2%(典型值)，±4%(最大值)设备对设备

• 25MHz数据传输速率

• 33MHz灰度控制时钟

• 汽车显示重复

• 显示时间重置

• 自动数据刷新(仅限GS和DC)

• LED开路检测(LOD)

• LED短检测(LSD)

• UVLO设置默认数据

• 延迟开关，防止浪涌电流

• 工作温度-40℃~ +125℃

应用程序

• 汽车中心信息显示

• 汽车集群显示

• 平视显示

• 汽车照明

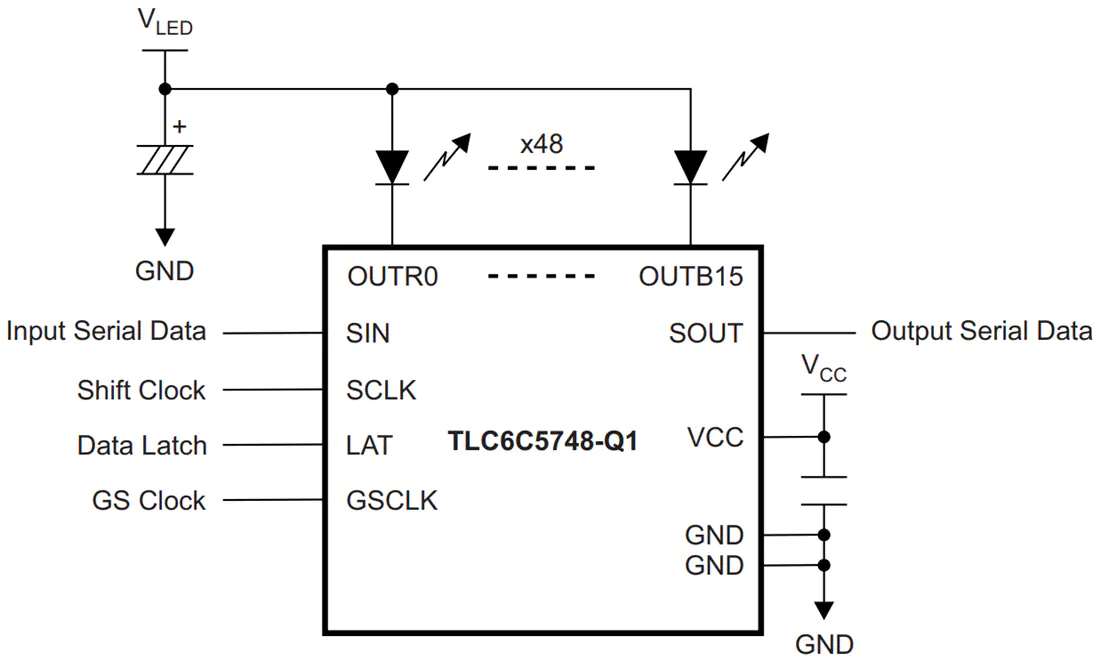

原理框图
