亚德诺半导体ADN4680E四轴M-LVDS收发器是驱动和接收器对，可工作在高达125MHz或250Mbps不归零(NRZ)。每个收发器的驱动程序和接收器以半双工配置连接。这个配置使每个收发器可以通过独立的使能引脚来配置发送或接收数据。

ADI ADN4680E四支M-LVDS收发器通过总线引脚提供静电放电(ESD)保护高达±15kV。该收发器为低动态功耗而优化，可用于高密度应用。ADN4680E是根据TIA/EIA-899标准设计的，用于M-LVDS网络，并补充TIA/EIA-644 LVDS设备的额外多点能力。

接收器在-1V到+3.4V共模电压范围内，用低至±50 mV的差分输入来检测总线状态。每个接收器的引脚可作为1型或2型接收器独立选择。1型接收器有15 mV的滞后，因此缓慢变化的信号或输入的损失不会导致输出振荡。2型接收器表现出偏置阈值，保证输入开路(开路故障安全)、总线空闲(总线空闲或终止故障安全)或输入硬短路时的输出状态。

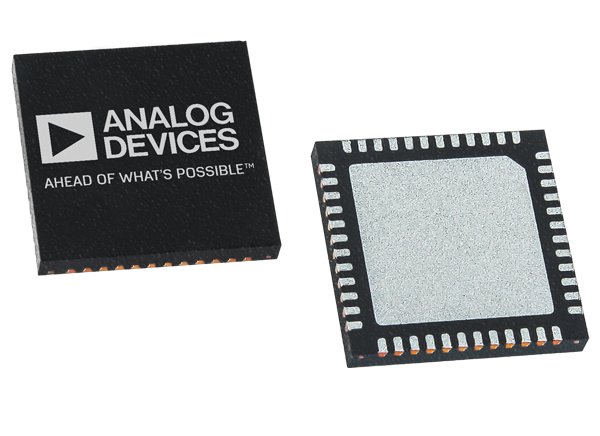

ADN4680E采用紧凑的48引线，7mm × 7mm LFCSP封装，工作温度范围为- 40°C至+105°C。

特性

• 4个M-LVDS收发器(驱动和接收器对)

• 250Mbps (125MHz)交换速率

• 每个接收器独立引脚选择，两种模式:

• 类型1:典型的输入滞后为15mV

• 类型2:差分输入阈值电压偏移100mV，支持开路、短路和母线空闲故障安全

• M-LVDS兼容TIA/EIA-899标准

• 在M-LVDS总线上无故障上电/下电

• 控制驱动器输出的过渡时间

• 共模范围-1V ~ +3.4V，允许地面噪声±2V通信

• 当禁用或断电时，驱动程序输出high-Z

• 每个驱动器和接收器独立的使能引脚

• 增强总线引脚上的ESD保护

• ≥±15kV HBM，空气排放

• ≥8kV HBM，接触放电

• ≥±10kV IEC 61000-4-2，空气排放

• ≥±8kV IEC 61000-4-2，接触放电

• 增强±8kV HBM ESD保护所有引脚，接触放电

• -40℃~ 105℃工作温度范围

• 48导联，7mm x 7mm LFCSP

应用程序

• 背板和电缆多点数据传输

• 多点时间分布

• 低功率，高速替代更短的RS-485连接

• 网络和无线基站基础设施

• 电网基础设施和继电保护系统

• SPI网络的差分扩展

原理框图
